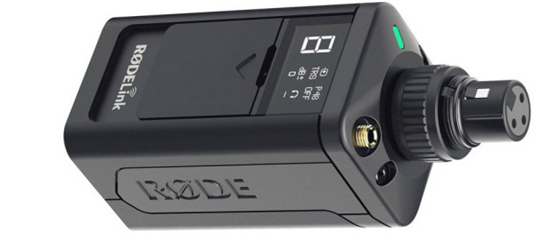

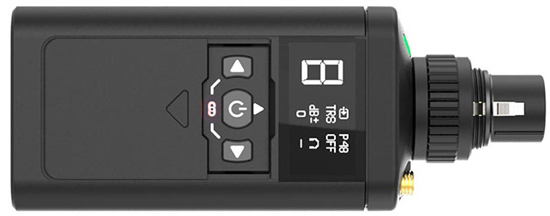

与话筒配套工作的是发射器，该发射器通过设置在头部的专业三芯XLR卡侬接口（母座）与话筒连接，由此形成一个完整的拾音、信号发射组件。如图7为发射器外观

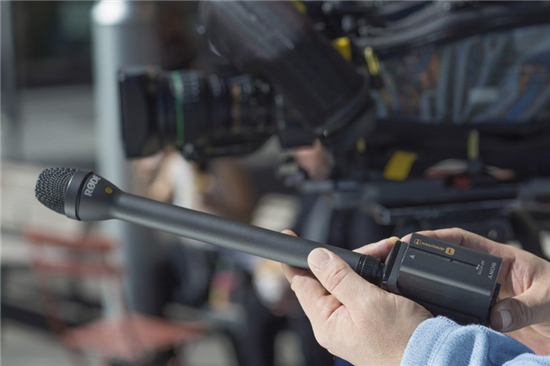

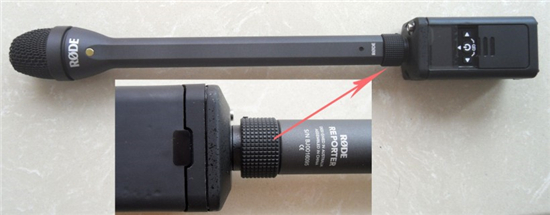

Reporter手持式话筒与发射器的连接非常简单，首先将两者XLR卡侬接口对接，转动发射器XLR接口下部的螺丝扣即可将两者牢固连接在一起，如图8所示
有关音频发射和拾音属性等设置均可以通过该发射器上的按键进行设置，其相关参数将显示在发射器上部的OLED显示屏上。图9为设置键和显示屏详情

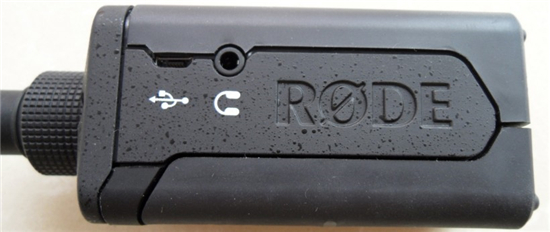

该发射器采用SeriesⅡ 2.4GHz数字方式以128位加密信号传输音频信息，传输距离100米，实测可以达到128米。发射器顶端除了XLR卡侬接口之外还配备了TRS输入，可以连接领夹式话筒。同时在机身侧面还配有耳机输出接口，用于连接摄像设备的耳机监听。发射器可以干电池和USB方式供电，如图10所示
在测试中发现，干电池供电很不经济，且电量维持时间较短，建议使用手机充电宝，以USB方式供电。
电平衰减用于控制接收信号的电平控制，起到对接收信号整体电平限制的作用，当拾取叫大动态的信号时，确保接收信号不失真。另一个控件就是频道配对按钮（图11中红色按键），该按键是个非常重要的控制部件，它的设置将决定与发射器通信频道相互吻合，建立无线通讯信道，为了防止误设置，该按键被设计成醒目的红色。

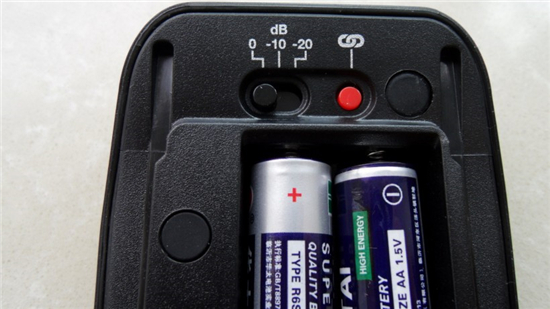

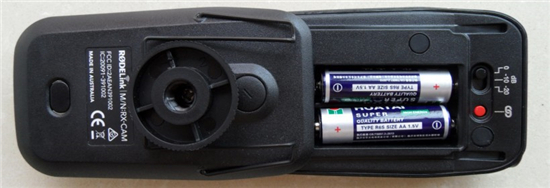

接收器的这两个控制部件非常重要，因此，他们被设计在了机身内部电池仓的上部，通过滑动式后盖可以打开，如图12所示

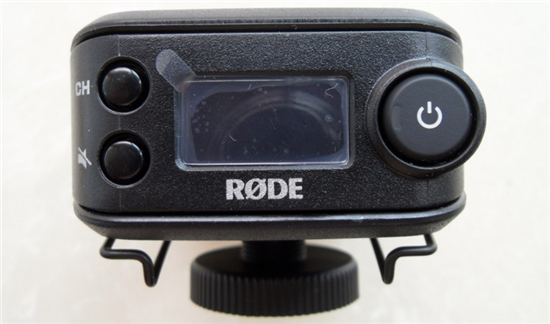

接收器头部还设置了一系列控件，左边的CH是频道选择，左下方是静音键mute，该控件按下后会开启静音功能键，如果想让接收器停止接收信号，就可以开启这个功能键，如果该功能被误碰，接收器和发射器的电源键上都会显示红灯警示。如图13所示
值得赞赏的是，该静音键可以实行双工设定，这无异于为同期录音提供了极大的灵活性和可控性。例如，发射器的使用者可以单方面实施静音，同时静音状态在接收器上可以显示出来，当接收器的使用者需要结束静音时，同样也可以单方面终止静音操作，而且其工作状态也能在发射器端显示出来，这对于使用者之间的协调工作将提供了非常方便的措施，比如处理拍摄中的突发事件或者方便导播方随时切断不当的内容传输等等。实用性、便捷性和易用性是该系统最突出的特点，这些特点也是专业设备最难能可贵的品质。

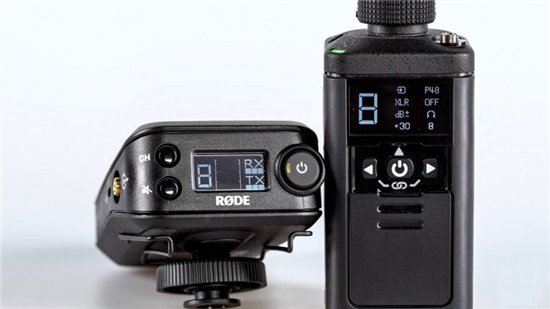

至此我们可以看出，组成RODELink整个拾音系统的重要组件是发射器和接收器，他们两者之间的协调工作将是获得高质量音质的前提。那么两者之间相互配合的重点就是通讯频道的配对。幸运的是，该系统可以通过简单的操作完成信道配对，对于新手而言绝对是福音。如图14所示
上图是发射器和接收器已经配对好的通讯频道。在配对频道时只需分别在两者之间选择相同的频道号，然后按下接收器电池仓内的红色配对按钮即可，配对成功之后，频道号将停止闪烁，此时的发射器和接收器就进入通讯阶段，可以正常传输信息了。
二．技术指标：

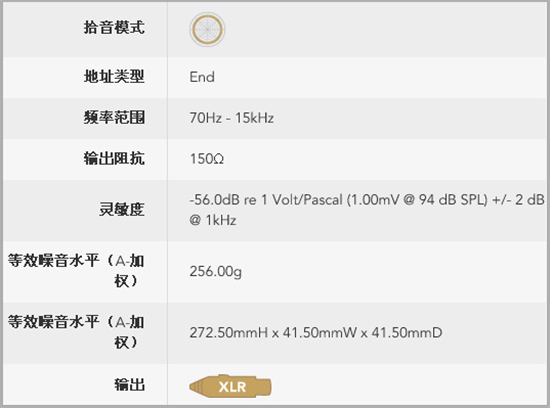

Reporter手持式采访话筒技术参数，如图15所示
Reporter手持式采访话筒采用了全指向性拾音模式，其频响符合人声频响特征，是专为人声定制的频率响应。低阻抗的输出，赋予了话筒很强的抗干扰性能，适合室外环境使用，虽然低阻话筒灵敏度低，但可以获得令人满意的音质。Reporter手持式话筒的灵敏度为94 dB的声压级(SPL)，已经达到一般通用级标准。然而需要注意的是，该参数只是话筒指标特性之一，并不能代表该话筒的全部性能。因为模拟方式的话筒，其输出信号的能力实际上受限于系统电源电压，而对于本套移动应用的录音系统来说，维持系统的整体工作状态才是设计的重点。

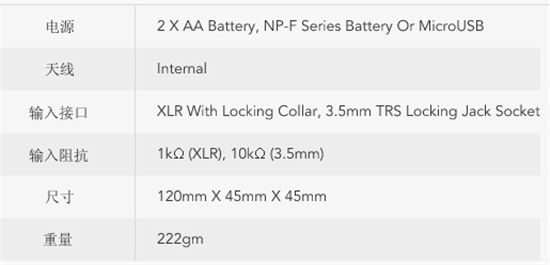

TX-XLR发射器技术参数，如图16所示

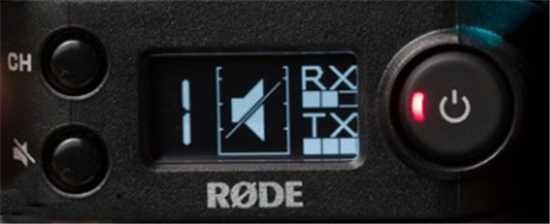

TX-XLR是RODELink无线拾音系统无线XLR发射器，该设备可以通过2x AA、索尼NPF970电池或Micro USB进行供电。该发射器采用内置天线，配备XLR卡侬接口以及3.5毫米TRS锁扣接口，可分别连接不同输出接口的话筒，提升了设备配置的灵活性。由于整体采用了塑料外壳，使得发射器重量较轻，易于佩戴使用。整机的外观也非常时尚，其表面采用了磨砂涂层，极大提升了质感。LOGO部分还有一层类似于皮肤的质感涂层，提升手感之余，也便于推拉电池盖时增大摩擦系数，倒置时也不易滑落，设计非常贴心。在信号传输方面，RODELink并没有采用传统UHF频段无线传输方式，而创新地使用了民用2.4GWIFI数字信号传输方式，这一举措确保了在传输范围内，其数字信号音质纯净，不受距离影响。在技术处理方面，RODELink通过双路发射信号，使得接收器可以不间断搜索并跳转选择一路最强信号，来最大限度避免其他民用2.4G设备的干扰。此外，通过数字WiFi信号传输的另一大好处就是除了发射音频信号之外，还可以把发射器端的重要信息，如剩余电量、信号动态、静音等同步传输给接收器方的摄像师或录音师，实时掌控发射器端的使用情况。如图17所示接收器端信息显示情况
如图中所示：RX为接收器本机电量显示；TX为发射器电量显示；屏幕中心为信号动态显示，此时为静音状态，同时位于开关按键上的红色示警灯也被点亮；屏幕最左侧显示为通信频道号。

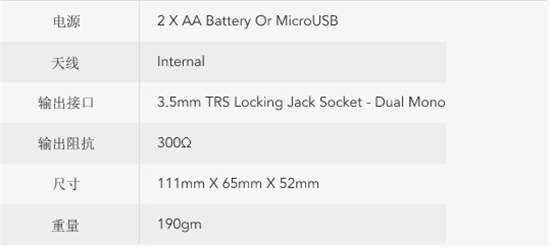

RX-CAM接收器技术参数，如图18所示

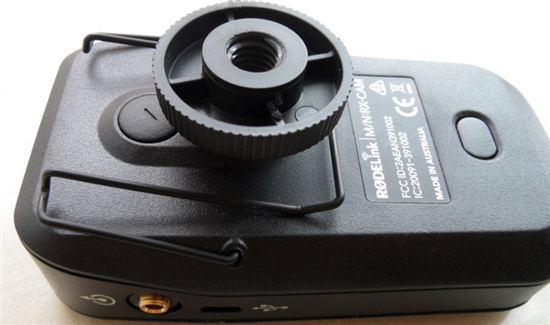

RX-CAM接收器可以通过2x AA或Micro USB进行供电，其接收天线依然采用内置式天线，机身配备3.5毫米TRS锁扣接口，可输出音频信号至摄像设备或录音师进行同期录音。接收器整体同样也采用了塑料外壳，其重量较轻，易于安装在摄像设备上使用。另外，RX-CAM接收器在电池仓盖上面还设计了热靴接口，方便日后增加配件和多方位DIY使用。如图19所示
三．实测：
实测阶段我们主要的测试项目有四个：1.测试RODELink系统的拾音效果，评估话筒拾音质量以及无线传输信号质量；2.在室外环境下测试Reporter手持式话筒的抗噪和防风能力；3.测试Reporter手持式话筒的全指向拾音能力；4.测试无线传输距离
由于RODELink系统主要是针对人声录音而设计的，因此我们本次测试都采用近距离拾音的人声为主。
由于是近距离拾音，音频中的近讲效应十分明显，室内环境声也并没有凸显出来。在录制过程中，我们有意将话筒在手中移动，以制造出摩擦声，然而该噪音并没有出现在录音中。可以肯定的是，真实的采访中，主持人将会长时间手持话筒，必将出现此类摩擦噪音，通过这个实验，我们可以了解到RODELink系统在实际使用场景下的表现。

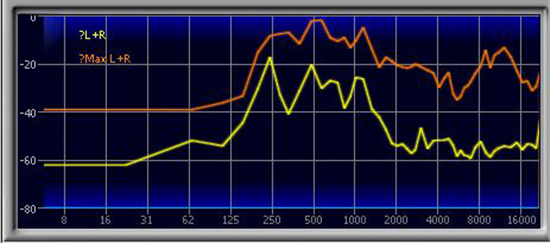

同时我们也可以听到，Reporter手持式话筒的录音效果也是令人满意的，从图20所示的实时频谱分析图来看，信号的各频段表现不错，除了5kHz-7kHz之间有衰减而使音色稍显暗淡之外，整体还是非常优秀的，尤其在声音的温暖度和清晰度上表现超越了传统的动圈话筒。
同时，在录音过程中，室内的网络WIFI信号和其它家电并未对RODELink系统中的发射和接受部分产生任何不利影响，可见该系统的抗干扰能力还是非常强大的。
随后我们将录音环境移到了室外，以测试无线传输距离和室外抗环境噪音能力。
对于采访话筒，最大的挑战就是如何应对外界环境噪音。为此，我们找到一处相对安静且通风的室外场地，同时也测试一下话筒在不配备防风罩下应对风的能力。
通过录音片段可以听到依稀的外界干扰声，我们测试的地点位于小区，以致于难免会在录音中参杂一些杂音，如本音频片段中就有来自于屋内的电视声和附近人说话的声音，但Reporter手持式话筒的抗干扰能力很强，即使在全指向拾音模式下，也有效抑制了主环境场景之外的噪音。
录音时虽是顶风，偶尔刮过的风声对话筒没有产生任何影响，但也足以证明Reporter的抗风能力。如果给话筒安装上防风罩，室外噪音和自然噪音的过滤效果应该更好。
随后，我们在无建筑物遮挡的空旷场地逐渐增加无线传输距离，最终实测到128米的实际距离，超出了厂商标称的100米无线传输能力。
最后，为了测试Reporter手持式话筒的全指向拾音能力，我们选择了小区的健身活动场，这里正好有一大群孩子在玩耍嬉闹，我们在一处较靠近他们的地方开始了录音。

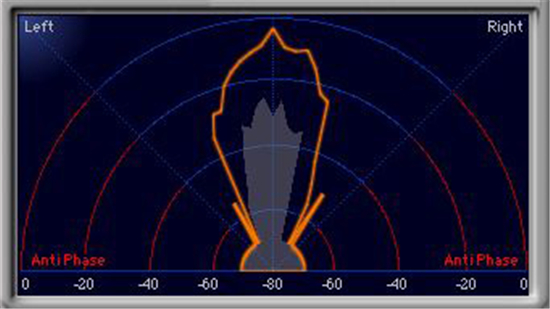

本健身活动场位于两栋住宅楼的中间，因此音频片段中可以听到清晰的反射声。由于录音时距离嬉闹的孩子们并不远，导致了朗读声和嬉闹声几乎融为了一片，但Reporter手持式话筒所拾取的开阔场景还是清晰可见的，图21显示了该录音片段的声场分析图
通过上图可以看到一个开阔的声场，Reporter手持式话筒在各个方位的拾音能力同样出色。
总结：
RODELink无线拾音系统是一套高品质广播级录音设备，具有低噪音，界面友好、功能强大、性价比高等特点。1.功能实用、操作简洁。除了必备的控制按键之外，没有任何繁复的菜单设置，操作简单明了；2.其发射器和接收器外形圆润，手感佳，质量轻，方便携带，最大的优点是两无线组件可以双工作业，通过数字WIFI传输音频信号的同时也发送了发射器的一些重要参数，使得使用者之间可以方便地协调工作；3.其内置发射、接收天线，有别于传统无线拾音系统外观，该设计不仅使外观更加简洁，也避免了长时间时外置天线易折断的问题，增强了用户手持、携带的方便性。同时，RODE官方标配的Reporter手持式话筒表现优秀，可以有效的降低或者减少很多风声和环境声的噪音，足以胜任采访或拍摄影片时的复杂环境下使用。
