录音通道

• 2 路麦克风输入 (XLR)

• 1 路乐器输入 (TS)

• 2 路平衡线路输入 (TRS)

两通道可同时进行录制

回放通道

• 2 路通过USB (DAW 1|2)

模拟输入 (源)

• 2 路 TRS 线路输入通道 (平衡)

• 2 路RCA 线路输入通道 (非平衡)

数字输入

• 1 个 USB

模拟输出

• 扬声器 | 主输出 (2x XLR, 平衡)

• 1 个耳机插孔 (TRS)

数字输出

• 1 个 USB

硬件

• USB 2 音频系统

• 高性能, 32 bit 微控器

• 24 bit 音频处理

• 2 路输入及2路输出通道, 支持192 kHz

• 采样率: 44.1kHz, 48kHz, 88.2kHz, 96kHz, 176.4kHz 或 192kHz

• 固定主时钟将误差最小化

• 真实 1:1 音频质量, 无采样率转换或时钟恢复

软件

• Windows XP/7/8/10, Mac OS X 10.6 或更高, iOS 6 或更高

• Mac无需驱动

• USB 音频 2.0 适配 (非同步模式)

• 低延迟 Windows ASIO 和 WDM 驱动

• 多应用模式, 同步 ASIO 和/或 WDM 回放

• 硬件时钟的驱动反馈同步

• Windows 的 ASIO 控制面板

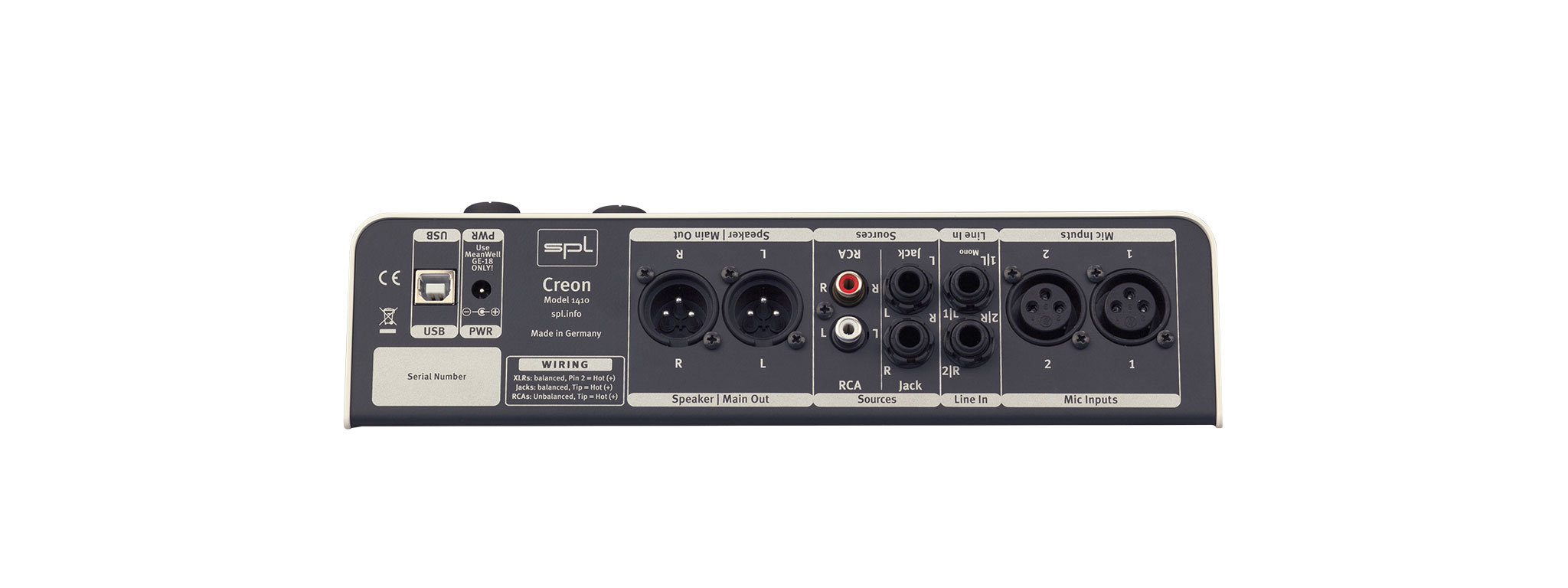

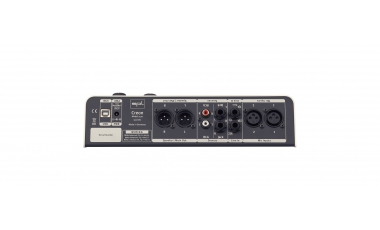

输入口

• 麦克输入 1, 2: XLR

• 线路输入 1, 2: 6.3毫米 TRS

• 乐器输入: 6.3毫米 TS

• 源 1 输入: 6.3毫米 TRS

• 源 2 输入: RCA

输出口

• 扬声器输出 | 主输出: XLR

• 耳机输出: 6.3毫米 TRS

输入阻抗

• 麦克风输入: 10kOhm

• 线路输入: 10kOhm 非平衡, 20kOhm 平衡

• 乐器输入: 1.1MOhm

• 源 1 输入: 10kOhm 非平衡, 20kOhm 平衡

• 源 2 输入: 10kOhm

输出阻抗

• 扬声器输出 | 主输出: 75Ohm 非平衡, 150Ohm 平衡

• 耳机输出: 33Ohm

最大输入电平

• 麦克输入: +14.5dBu

• 线路输入: +22.5dBu

• 乐器输入: +22dBu

• 源 1 输入: +22.5dBu

• 源 2 输入: +22.5dBu

最大输出电平

• 扬声器输出 | 主输出: +22.5dBu

麦克风前置放大器 (平衡, XLR)

• 增益控制: +7dB - +60dB

• 频率响应: 10Hz - >200kHz

• 噪音 (未加权, 30dB 增益, 输入终端 150Ohm): -90dBu

• 等效输入噪音: -128dBu

• 共态抑制比: < -70dBu

• THD+N 比率@1kHz (30dB 增益, 输入终端 150Ohm): 0.003%

• 高通滤波器: fg = 80Hz, 6dB/Oct.

• 幻象电源: 48伏特

乐器输入 (非平衡, 6.3毫米 TS)

• 增益控制: -6dB - +31dB

• 频率响应: 10Hz - >200kHz

• 噪音 (未加权, 单位增益, 输入终端 100kOhm): -85dBu

• THD+N 比率@1kHz (单位增益, 输入终端 100kOhm): 0.005%

线路输入 (平衡, 6.3毫米 TRS)

• 频率响应: 10Hz - >200kHz

• 噪音 (未加权, 单位增益, 输入终端 600Ohm): -95dBu

• 共态抑制比: < -60dBu

• THD+N 比率@1kHz (单位增益, 输入终端 600Ohm): 0.002%

源 1 输入 (平衡, 6.3毫米 TRS)

• 频率响应: 10Hz - >200kHz

• 噪音 (未加权, 单位增益, 输入终端 600Ohm): -95dBu

• 共态抑制比: < -60dBu

• THD+N 比率@1kHz (单位增益, 输入终端 600Ohm): 0.002%

源 2 输入 (非平衡, RCA)

• 频率响应: 10Hz - >200kHz

• 噪音 (未加权, 单位增益, 输入终端 600Ohm): -90dBu

• 噪音 (未加权, -10dBV, 输入终端 600Ohm): -85dBu

• THD+N 比率@1kHz (单位增益, 输入终端 600Ohm): 0.003%

• THD+N 比率@1kHz (-10dBV, 输入终端 600Ohm): 0.003%

耳机输出 (立体声, 6.3毫米 TRS)

• 频率响应: 10Hz - >200kHz

• 功耗@0dBu: 47Ohm 负载: 13mW/300Ohm 负载: 1,7mW/600Ohm 负载: 1.0mW

• 最大功耗: 47Ohm 负载: 670mW/300Ohm 负载: 265mW/600Ohm 负载: 150mW

• THD+N 比率@1kHz (功耗@0dBu): 47Ohm: 0.0026%/300Ohm: 0.002%/600Ohm: 0.002%

AD 转换

动态范围

• 44.1/48kHz: 128dB

• 88.2/96kHz: 123dB

THD+N 比率 @ 1kHz (-1dBFS):

• 44.1/48kHz: 0.002%

• 88.2/96kHz: 0.00

0dBFS = +15dBu

DA 转换

动态范围

• 44.1/48kHz: 124dB

• 88.2/96kHz: 122dB

THD+N 比率 @ 1kHz (-1dBFS):

• 44.1/48kHz: 0.003%

• 88.2/96kHz: 0.004%

电源供应

• 外置电源供应, 输入 100至240V AC/50至60 Hz; 输出 12V DC/1,5A

• 内置电源供应: 音频: +/-17V, 数字: +5V 和 +3,3V

• 能量功耗: 16.8 瓦特

物理属性

• 长，宽，高（毫米）: 67x330x212,（英寸）：2.64x13x8.34

• 重量: 2,7 kg, 5.95磅
