Madison 16+16通道MADI接口

产品简介

1U单位中的16AD及16DA转换器极佳的声音转换器,带有精尖的模拟部分,36V音频轨技术+24dBu专业输出电平性价比很高最高可达64的I/O(在1一个MADI接口上)4个单位Latency-neu...

  • 1U单位中的16AD及16DA转换器

  • 极佳的声音转换器,带有精尖的模拟部分,36V音频轨技术

  • +24dBu专业输出电平

  • 性价比很高

  • 最高可达64的I/O(在1一个MADI接口上)4个单位

  • Latency-neutral MADI链

  • 44.1至192kHz,±10%变速

  • SPL时钟技术带来无颤动操作

  • 兼容性超强,始终支持可操作MADI IO,超低转换延迟

  • 四种直选参数电平:15/18/22/24

  • 简单的前面板操作及设置

  • 人体工学,远程可视量表,可帮助你清晰地观测任何I/O通道的状态

  • 无风扇,静音,低功耗设计(最大30w)

  • 多种可选电力供应

  • 4个模拟,8通道多核 DB25卡槽(TASCAM行业标准)

  • 德国制造

技术指标

转换器和连接


  • 采样精度:24 Bit

  • 采样率:44.1, 48, 88.2, 96, 176.4, 192 kHz

  • 变速:±12.5% 在56 通道模式下,-12,5% 在64通道模式下

  • 参数电平/输入:24dBu最大,可选22dBu, 18dBu, 15dBu

  • 参数电平/输出:24dBu最大,可选22dBu, 18dBu, 15dBu

  • 时钟:SPL内置时钟电路,世界时钟或MADI

  • 扩展性:4个单元,通过MADI链,64通道

  • 世界时钟:输入75 ohms,终端阻抗

  • 世界时钟水平:输入 TTL/CMOS5/CMOS3; 输出3.3Vtt

  • MADI 通道@44,1 & 48kHz: 56/64通道

  • MADI 通道@2x 44,1 & 48K: 28/32通道

  • MADI 通道@4x 44,1 & 48K:14/16通道

  • MADI格式@2x 44,1 & 48K, 4x 44,1 & 48kHz: SMUX/高速

音频输入


  • 16 模拟,平衡输入,DB25/Tascam

  • MADI 光纤数字输入(最高支持64通道)

音频输出


  • 16 模拟,平衡输出,DB25/Tascam

  • MADI光纤数字输出(最高支持64通道)

模拟输入/测量值


  • 信噪比:115dB(A加权,48kHz)

  • 动态范围:115dB(-60dBfs,,A加权,48kHz)

  • S/(N+D): 102dB(-1dBfs, 48kHz)

  • 通道间隔离:110dB(48kHz)

  • 通带响应:22kHz(-0.02dB, 48kHz)

  • 通带波动:+/- 0.005dB(抽取-LPF, 48kHz)

  • 阻带衰减:100dB(抽取-LPF, 48kHz)

模拟输出/测量值


  • 信噪比:115dB(A加权,48kHz)

  • 动态范围:115dB(-60dBfs,A加权,48kHz)

  • S/(N+D): 100dB(-1dBfs, 48kHz)

  • 通道间隔离:110dB(48kHz)

  • 通带响应:21.8kHz(-0.04dB, 48kHz)

  • 通带波动:+/- 0.06dB(数字滤波器,48kHz)

  • 阻带衰减:70dB(数字滤波器,48kHz)

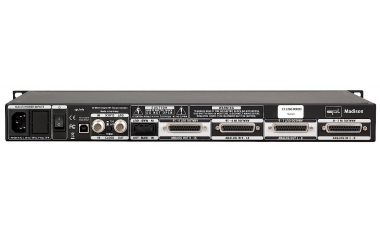

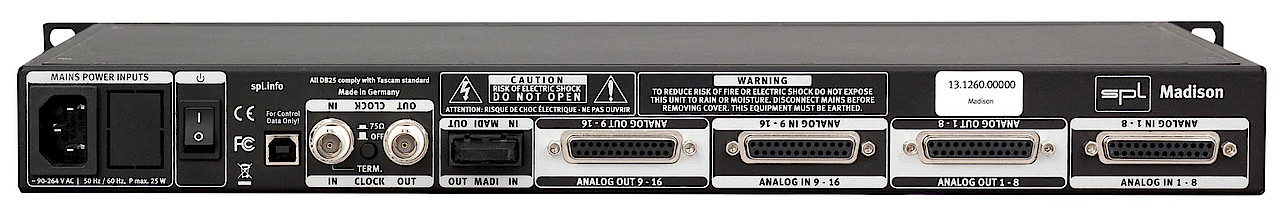

后面板连接


  • 1 IEC 电源连接器

  • USB A型插座(无音频,仅火线升级)

  • 通过BNC插座的世界时钟输入,带有终止开关

  • 通过BNC插座的世界时钟输出,带有终止开关

  • MADI 光纤输入,SC型

  • MADI光纤输入,SC型

  • 2 x DB25 8-通道模拟输入(Tascam)

  • 2 x DB25 8-通道模拟输出(Tascam)

供电,热能,体积&重量


  • 供电:可切换模式:90-264 V AC,50/60 Hz, 35W最大

  • 单位热量:65 BTU/h类,110 BTU/h最大

  • 体积 (高x宽x深,毫米): 44 x 482 x 260(不带插座,深=240)

  • 重量(千克):3,05(3,17带有供电电源)
