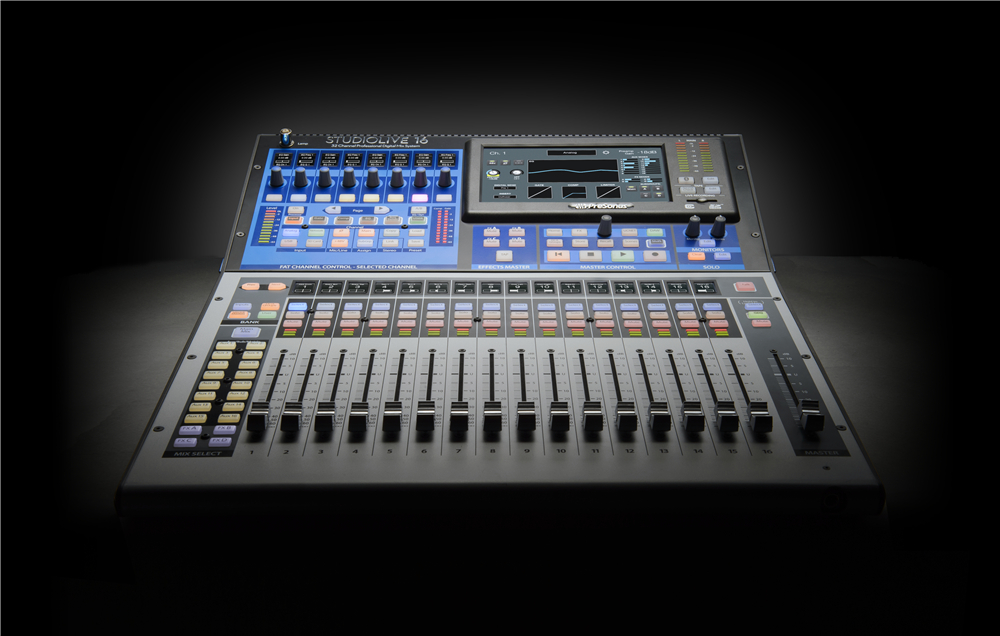

StudioLive 16 | 32通道数字调音台及带有电动推子的USB音频接口

产品简介

可记忆,16通道数字混音控制台(32路内置通道)16路输入通道(8路麦克风,8路麦克风/线路),都带有可记忆XMAX前置放大器17路触感,电动推子16弹性mix(Aux mix,Sub组或Matrix...


  • 可记忆,16通道数字混音控制台(32路内置通道)


  • 16路输入通道(8路麦克风,8路麦克风/线路),都带有可记忆XMAX前置放大器


  • 17路触感,电动推子


  • 16弹性mix(Aux mix,Sub组或Matrix mix)和4组专用sub组)


  • 三种多轨道录音方案:至板载SD卡录音器,40 x 40 USB接口和55 x 55 AVB接口



  • 全面的解决方案:包括UC Surface 2触控软件(Mac,Windows和iPad);Capture现场录音软件和Studio One Artist DAW(Mac和Windows);兼容免费软件QMix个人监听控制(iPhone/iPod touch和Android)


  • 全彩触摸屏和通道条


  • 全新场景管理,带有电平淡出和通道安全选项


  • 磁带输入:无线蓝牙或模拟


  • 4种内置效果总线(混响和延迟,带有现代和复古选项)


  • 全新的Fat通道处理,每一通道都带有复古EQ和压缩模式

技术指标

麦克风前置放大器



  • 输入类型:XLR 母,平衡



  • 主输出频响(单位增益):20-20 kHz,±0.5 dBu


  • 输入阻抗:1 kΩ


  • 主输出总谐波失真:<0.005%,+4 dBu,20-20 kHz,单位增益,未加权


  • 总输出信噪比率:(Ref = +4 dB, 20 kHz BW,单位增益,A加权):94 dB


  • 共模抑制比(1 kHz 时单位增益):65 dB


  • 增益控制范围(±1 dB):0 dB - +60 dB


  • 最大输入电平(单位增益):+12 dBu


  • 幻象电源(±2 VDC):48 VDC,每通道可切换


线路输入


  • 类型:1/4英寸TRS母,平衡


  • 主输出频响(单位增益):20-20 kHz,±0.5 dBu


  • 输入阻抗:10 kΩ


  • 主输出总谐波失真:<0.005%,+4 dBu,20-20 kHz,单位增益,未加权


  • 总输出信噪比率:(Ref = +4 dB, 20 kHz BW,单位增益,A加权):94 dB


  • 最大输入电平:+18 dBu


磁带输入


  • 类型:RCA 母,非平衡(立体声对)


  • 最大输入电平:+12 dBu,±0.5 dBu


XLR 输出


  • 类型:XLR 公,平衡


  • 最大输出电平:+24 dBu,±0.5 dBu


  • 输出阻抗:100Ω


线路输出


  • 类型:1/4英寸TRS 母,平衡


  • 最大输出电平:+18 dBu,±0.5 dBu


  • 输出阻抗:100Ω


磁带输出


  • 类型:RCA 母, 非平衡(立体声对)


  • 最大输出电平:+18 dBu,±0.5 dBu


  • 输出阻抗:100Ω


耳机输出


  • 类型:1/4英寸TRS 母,有源立体声


  • 最大输出:100 mW/ch. @ 60Ω 负载


  • 频率响应:20 Hz - 20 kHz(± 0.5 dB)


  • 总谐波失真加噪音:0.01%,1 kHz,,最大增益,20 Hz BW,未加权


  • 信噪比:96 dB,1 kHz,最大增益,20 Hz BW,未加权


系统串扰


  • 输入至输出:-90 dB(Ref = +4 dBu,20 Hz-20 kHz,未加权)


  • 相邻通道:-87 dB(Ref = +4 dBu,20 Hz-20 kHz,未加权)


数字音频及控制


  • ADC 动态范围:115 dB(A加权,48 kHz)


  • DAC 动态范围:115 dB(A加权,48 kHz)


  • USB 录音接口:USB 2.0,B类


  • 蓝牙输入:4.1,立体声


  • AES/EBU 输出:XLR 公


  • 网络控制接口:RJ-45


  • AVB 音频网络接口:Ethercon


  • 内置处理:32-bit,浮点


  • 采样频率:48 kHz(44.1 kHz 即将可用)


  • A/D/A 比特深度:24


  • 0 dBFS参考电平:+18 dBu


  • 系统总延迟:1.9 ms(本地路由,模拟进-模拟出,所有处理功能激活的情况下)

时钟


  • 抖动:<20 ps RMS(20 Hz - 20 kHz)



  • 抖动衰减:>60 dB(1 ns 进,1 ps 出)


供电 / 环境


  • 连接头:IEC


  • 输入电压范围:90 - 230 VAC (±10%)


  • 供电要求(持续):85W


  • 推荐的工作环境温度:0 - 40 摄氏度 / 32 - 104 华氏度


物理属性


  • 高:6.51 英寸(165.36厘米)


  • 宽:17.59 英寸(446.66毫米)


  • 深:22.97 英寸(583.48毫米)


  • 重量:23.15 磅(10.5 千克)
