特征

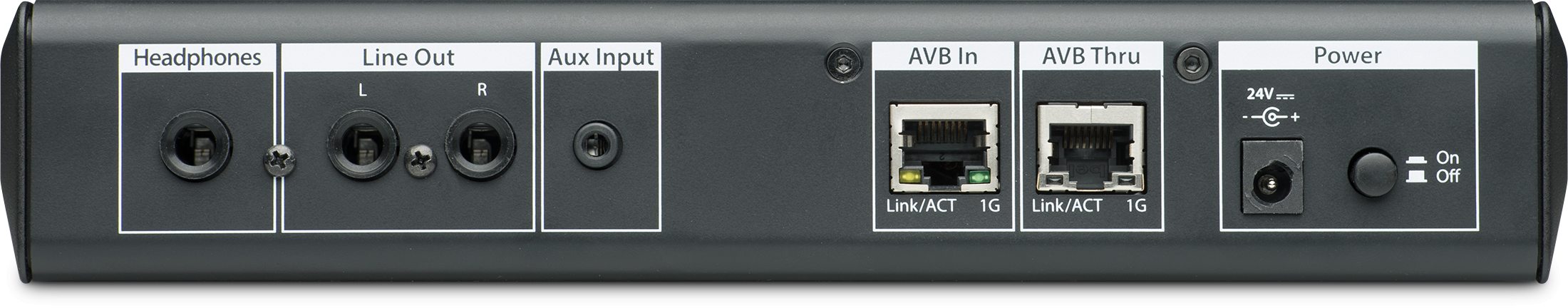

模拟输入/输出

• 1/ 8英寸立体声辅助输入

• 2平衡1/4英寸TRS线路输出

• 1/4英寸TRS立体声耳机输出，带有响亮清晰的耳机放大器-可驱动低阻抗入耳式监听音箱

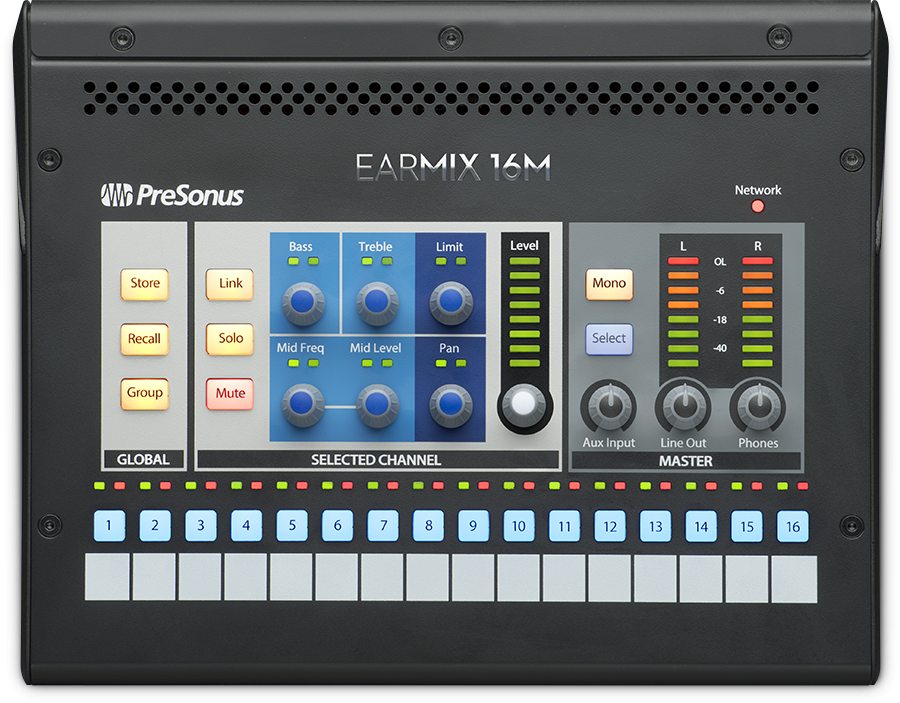

米表，控制和处理

• 3频段均衡器-所有通道和主混音均具有可扫描的中频

• 所有通道和主混音的限制

• 立体声通道链接

• 通道分组

• Solo和静音

• 缩混场景存储和调用; 在本地存储多达16个缩混场景

• 16个当前信号和Clip的LED（每个输入一个）

• 8段立体声输出表

• ChannelLevel旋转控制，带8段液位指示器

• 采用8段电平指示器的通道电平旋转式控制

• Aux输入电平控制

• 独立监听（线路输出）和耳机电平控制

• 从StudioLive Series III控制台和UC Surface进行链路设置

数字

• 可通过AVB网络输入16个单声道通道

• 2个AVB以太网端口

• 24位，最高48 kHz操作

功率

• 外部24 VDC电源（附带）

• 兼容PoE电源

物理

• 可选的Mic支架安装（单独出售）

技术规格

耳机输出

• 类型：1/4英寸TRS Female，有源立体声

• 最大输出功率：150 mW / ch。 @60Ω负载

• 频率响应：20 Hz  -  20 kHz（±0.05 dB）

• THD + N：0.01％，1 kHz，最大增益，20 Hz BW，unwtd

线路输出

• 类型：1/4英寸TRS Female，平衡

• 最大输出电平：+18 dBu，±0.5 dBu

• 输出阻抗：100Ω

数字音频

• DAC动态范围：115 dB（A-wtd，48 kHz）

• AVB音频网络端口：RJ45

• 采样：率48 kHz

功率

• 外部电源：24 VDC

• PoE Power：802.3at Type 1

物理

• 高度：1.8英寸（46毫米）

• 宽度：9.4英寸（239毫米）

• 深度：7.6英寸（193毫米）

• 重量：1.2磅（0.5千克）
