CDL12

恒定指向性扩声音箱

产品简介

PreSonus CDL12 是多年研发的成果,它将点声源和线阵列技术的特性结合到了正在申请专利的独特设计中。


PreSonus CDL12 是多年研发的成果,它将点声源和线阵列技术的特性结合到了正在申请专利的独特设计中。由于其高度集中的模式,在整个频率响应范围内,无论是轴上还是轴下,都具有一致的声压级,因此您可以获得清晰、清晰的语音清晰度和自然的音乐再现。

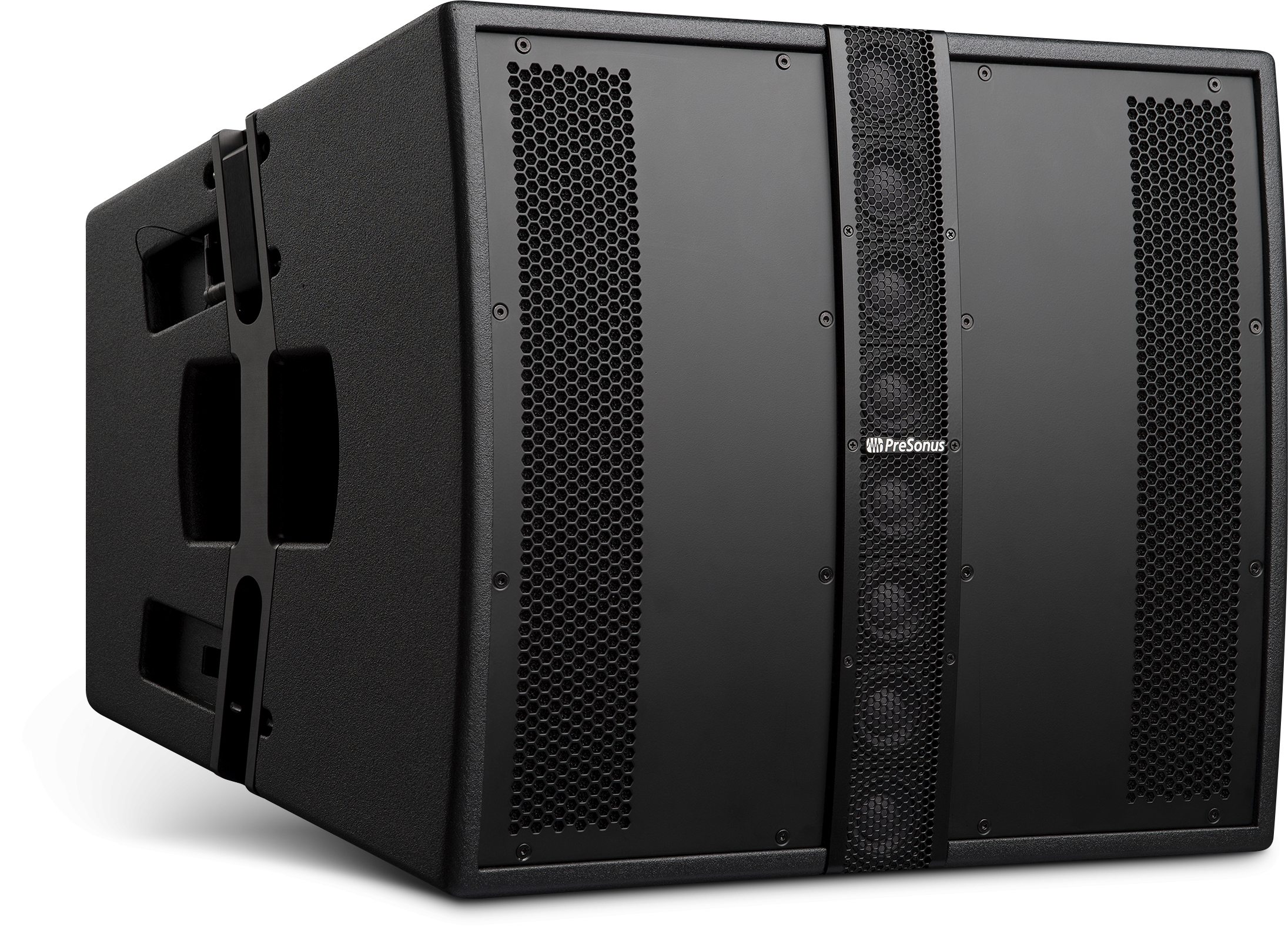

每个 CDL12 音箱都由八个 2 英寸驱动器组成,它们排列成一个分段圆弧形高频阵列,以一个 12 英寸低音单元为中心。由于低频驱动器的输出来自与高频阵列相同的声学轴线,因此音型总是从中心辐射。无论 CDL12 是单独使用,还是作为多达六个箱体的声学耦合垂直阵列的一部分,情况都是如此。这种独特的设计几乎在声音从箱体中心发出时就产生了远场响应,从而避免了可能干扰传统线阵列音质的近场异常。

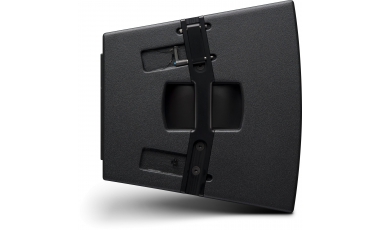

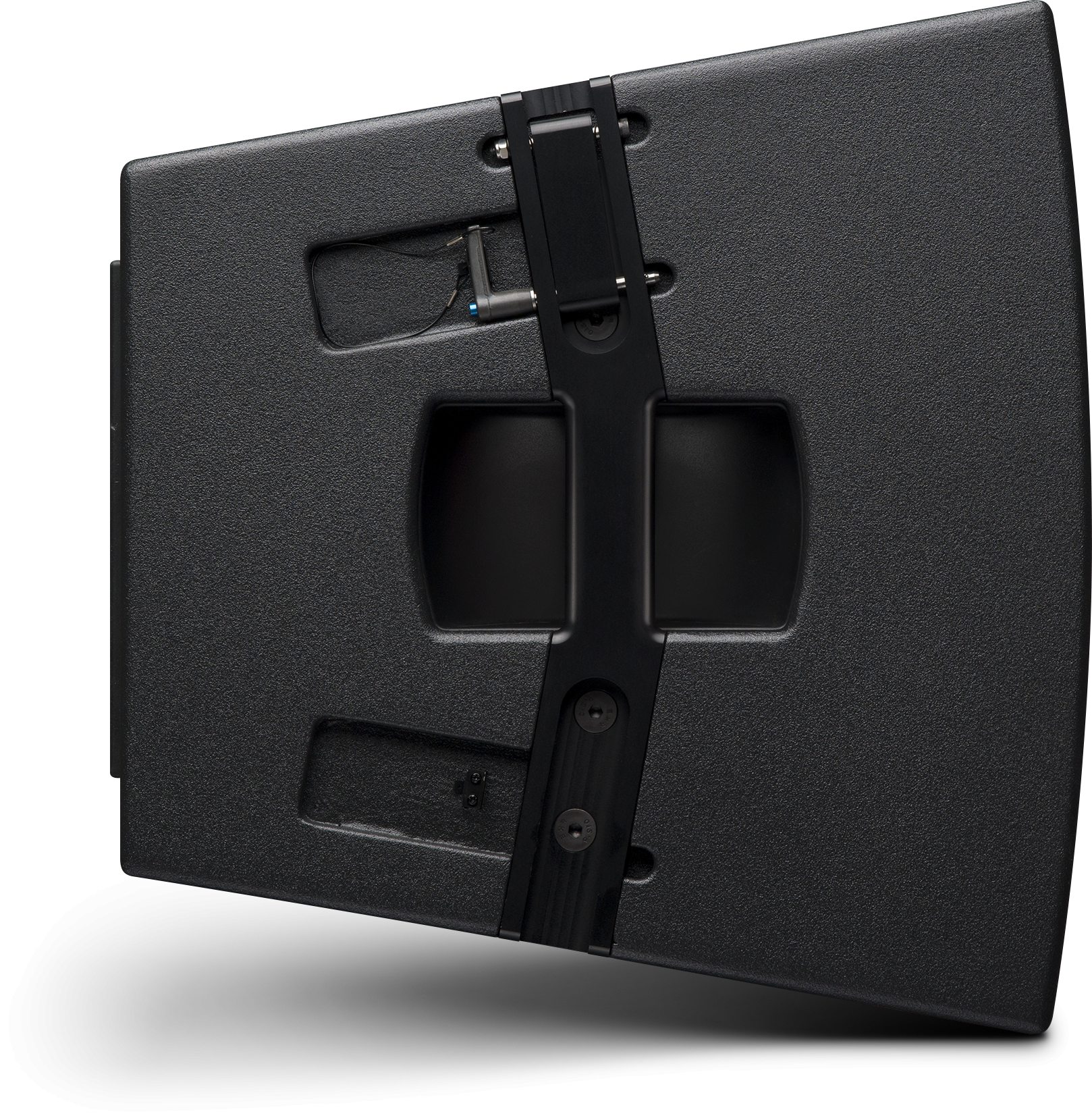

集成的插销式安装硬件可快速、轻松地创建阵列。此外,还提供了双角度杆式支架,支持将一个或两个音箱杆式安装在三脚架上,或安装在配套的 CDL18s 超低音音箱上。对于悬挂式应用,最多可在一个或两个 CDL18s 超低音音箱下方安装五个 CDL12 音箱。在不使用超低音音箱的情况下,可将六个 CDL12 排列在一起,形成真正对称的 120˚ x 120˚ 设计。



主要特点:



  • 连续指向性恒定曲线阵列,配备 8 个 2 英寸音盆驱动器,可水平分散声音 120˚

  • 15˚ 垂直指向性可通过附加阵列 CDL12 从 30˚ 扩展到 90˚

  • 12 英寸长扬程低频换能器,配有 2.5 英寸音圈

  • 420 Hz 的低分频点可大限度地减少梳状滤波,提高线阵列的清晰度

  • 500 x 500 瓦 D 类功率,可实现高声压级和闪电般快速的瞬态响应

  • 高通滤波器:通过适用于 macOS 和 Windows 的 Worx 控制软件进行远程控制,包括压缩、极性反转、限制、延迟、8 段均衡和预设选择

  • 带 7.5˚ 向下倾斜的 35 毫米杆插座,最多可与三脚架上的两个 CDL12 或 PreSonus CDL18s 超低音音箱一起使用

  • 集成悬挂器,可创建最多 6 个 CDL12 的阵列

  • 信号、-3 dB、限幅器保护和削波监控

  • 坚固的外壳和旅行级 1.2 毫米钢格栅

  • 六年保修


技术指标

技术规格

声学性能


  • 配置:2路Active(主动)

  • 频率响应(-3 dB):48 Hz  -  18 kHz

  • 频率响应(-10 dB):42 Hz  -  19 kHz

  • 标准覆盖范围(-6 dB):每个外壳120°x 20°

  • 最大峰值SPL:131 dB

  • 交叉频率:420 Hz


传感器


  • LF传感器:12”(2.5”音圈)

  • HF传感器:8 x 2”(1”音圈)


放大器


  • 类型:Class D

  • 总功率输出:2000W峰值,1000W最大承受功率(500W RMS)

  • LF功率1000W峰值,500W最大承受功率(250W RMS)

  • 高频功率1000W峰值,500W最大承受功率(250W RMS)

  • 散热:自由空气对流

  • 额定THD:<0.05%(20 Hz  -  20 kHz)

  • 动态范围:119 dB(A加权)

  • 带宽:20 Hz  -  20 kHz

  • 电源连接:powerCON输入和输出

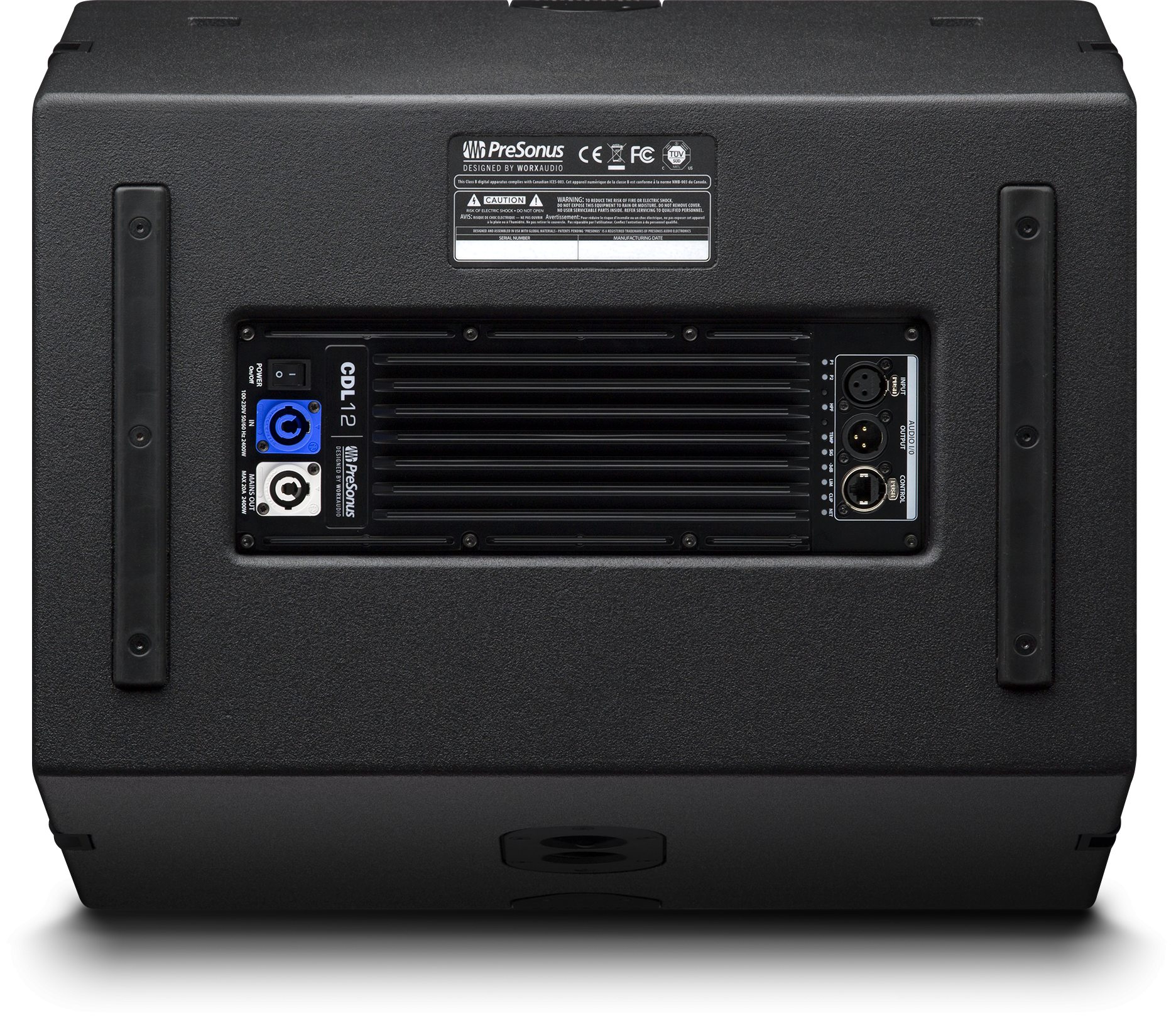

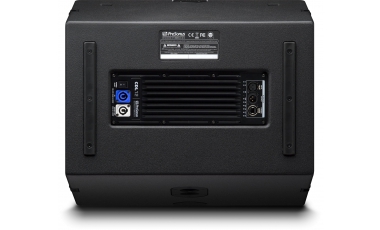

连接和控制


  • 输入通道:1路

  • 输入连接器类型:1 XLR

  • 线路输入阻抗:40kΩ

  • 最大输入:+4 dBu

  • 输出连接器:直接线路输出(XLR)

  • 网络:Dante(音频和控制),通过锁定以太网控制(仅限)

  • 控制:预设选择 HPF开/关

  • 指示器:过热,信号,-3 dB,限幅器,剪辑,网络状态


DSP


  • 效果:压缩,限制,延迟,8段均衡和通过WorxControl进行预设选择

  • HPF:90 Hz,4阶-order Butterworth

  • 位深:24位

  • 采样率:48 kHz


外罩


  • 材料:15毫米桉木胶合板

  • 背板:Chemline的聚脲

  • 格栅:粉末涂层钢

  • 尺寸(高x宽x深):18.6“x 20.8”x 17.5“(473 mm x 529 mm x 444.5 mm)

  • 单位重量:65磅。 (29.5公斤)


安全


  • 放大器保护:过流,直流,过压/欠压,过热,高频

  • 传感器保护:限制器


功率


  • 交流电源输入:90-260V~,50-60 Hz

  • 交流电功耗(1/8功率):4.2安培


悬架安装


  • 索具:集成索具(10:1负载)

  • 安装:双位杆安装(0°和10°)35 mm


可选配件


  • 索具:CDL索具网格,CDL索具延长杆,CDL索具吊索

  • 其他:CDL12-Tote手提包


作为不断改进的承诺,PreSonus Audio Electronics,Inc.保留随时更改此处所述任何规格的权利,恕不另行通知。
