【新】Elector 模拟前置放大器

产品简介

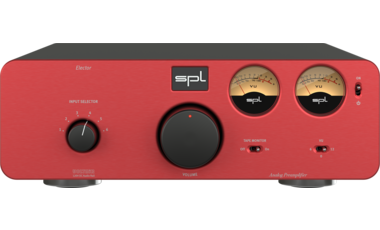

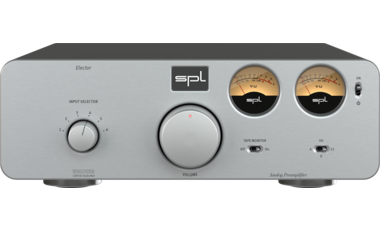

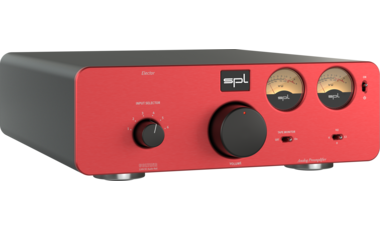

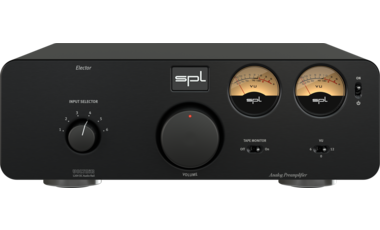

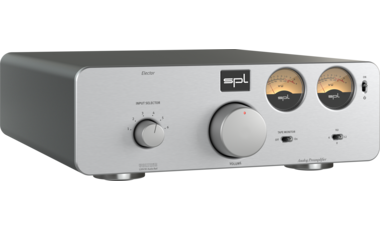

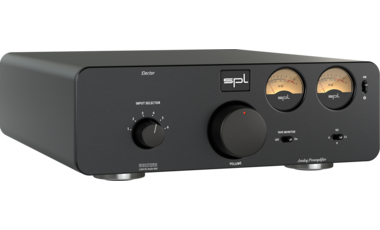

Elector 是一款基于 Director Mk2 的产品,是 Director Mk2 的纯模拟版本,被设计成为一台纯粹的模拟前置放大器。 它总共拥有 6 路模拟输入,其中 3 路是平衡 XLR。Elector 装备有一个可远程操控的铝制音量控制旋钮,同时还搭配有 LED 和两个机械式电平表。

如果你想用一台 DA 转换器来支持你的流式磁带机或电脑,再或者是你不是很喜欢使用数字方式来储存音乐,那么 Elector 则是你的完美选择。




Elector 的最佳拍档是唱机前置放大器 Phonos

和 Phonitor xe 或 Phonitor e 一样的一个耳机放大器可以被连接至 Direct Out



和 Performer s800 或 Performer m1000 一样的功率放大器及有源音箱可以连接至 Preamp Output



Preamplifier:Elector 是一款立体声前置放大器,可以提供6路模拟立体声连接。

其中 3 路是平衡 XLR 输入,另外 3 路是标准的 RCA 输入。



功率放大器或有源扬声器可以通过 XLR 连接起来,一个耳机放大器可以连接至 Direct Out。



Volume:音量是在 120V rail VOLTAiR 技术下控制的,然后还有一个 ALPS RK27 “Big Blue” 电位器带给你良好的触感和通道配对。

音量可以通过远程控制实现。请参考 “Remote Control” 章节来获取更多详细信息。


AMP CTL:2个功率放大器可以相互串联起来并触发来同时控制 Elector 的电源开/关。



要实现这种操作可以通过 3.5 毫米单声道接口连接线将 AMP CTL 接口连接至功率放大器。Elector 将会发送出一个插口 A&B 上 12V 的触发电压来切换 1 或 2 立体声放大器或是两个单声道区域的开和关。


Remote Control:音量可以通过任何 IR 技术实现远程控制。而此处精妙在于 Elector 可以获取到不同的远程控制指令。


比如,CD 播放机的远程控制。因为在众多的按键中总有两个是你几乎用不上的



将 Volume Up / Volume Down 分配给两个按键然后让 Elector 获取这两个指令。这种操作流程可以在说明书和视频 “Learning Remote Control” 中学习到。

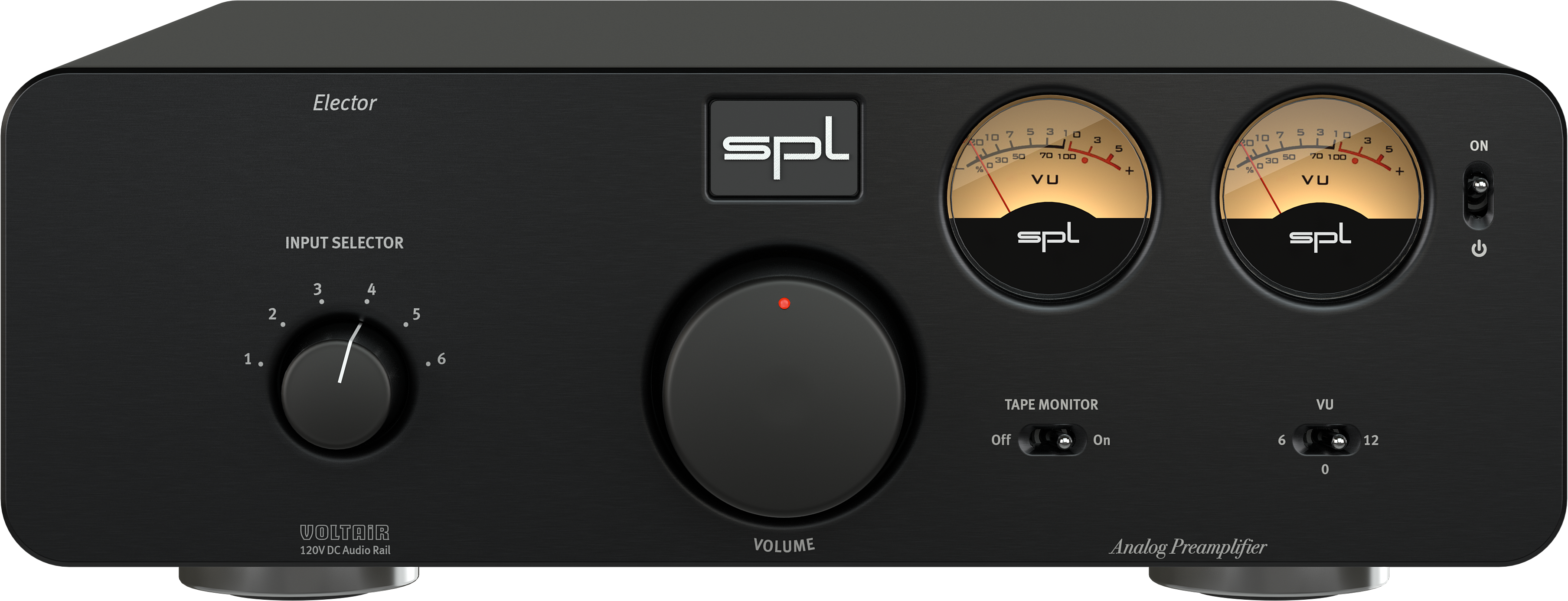

VU Meters:两电平表会显示不同输入源的电平大小。它的机械式设计“减缓”了测量,平均出了短时间内的峰值,这样可以更多反映出所感受到的响度或是“能量”。


VU 的意思是音量单位。一个典型的 VU 表可以显示 -20dB 至 +3dB 的电平范围。我们的 VU 上限稍微高一点达到 +5dB。但一张经过母带处理的 CD 可以产生更高的电平,再经过 DA 的转换电平表的指针可能将会始终被固定在右侧。


为了防止这种情况发生,当 VU 的拨动开关处于在 6 时显示的是 dB 值,指针指在 0 时,dB 数值为 +6,而将拨动开关处于 12 时,指针为 0 则代表此刻 dB 的数值为 +12。



当VU表开关设置在 +12dB 的时候,VU 表可以显示略高于 +17dB 的电平信号。如果指针越过了这个数值则不会被显示出来同时 Elector 处于爆表状态。多亏了 VOLTAiR 技术的功劳,仍然还有着高于 +15dB 的动态余量。


Tape Monitor:在 70 和 80 年代,盒式录音机非常流行,同时一台 hifi 设备可以被用来提供一种磁带监听的功能。而之后这种功能则渐渐消失,但是录音和处理的爱好者们在当今的前置放大器上发现这种功能的缺失是一种很大的缺陷。



好吧,那么接下来我们会将这种特点重新融入进 Elector 中。现在插入一台磁带机然后在录音的同时回放(也就是所谓的磁带监听)再一次成为了可能,你还可以插入相关的均衡器或其他房间均衡处理器设备来校准声音。

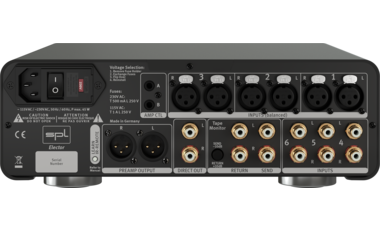

此单元的背部面板上有一个电平校准开关,就位于 tape send 和 tape return 插口之间。磁带机、盒式录音台或均衡器直接接入 Elector 时有可能会出现爆表的情况,这个按钮提供 10dB 的衰减来防止峰值过载和失真的情况发生,此钮被按下后输入源会有 10dB 的衰减,当此钮被抬起时那被衰减的 10dB 会重新回到Elector。因此,就不会出现听感上的电平区别然后你的设备也可以在正确的电平范围内工作。



技术指标

模拟立体声输入

  • 6 路模拟立体声输入

  • 3 x XLR, 平衡(10 kOhm)

  • 3 x RCA, 非平衡(47 kOhm)

  • 最大输入电平:+32,5 dBu

输出

  • 2 路模拟立体声输出

  • Neutrik XLR, 平衡, 2 = (+)

  • RCA, 非平衡(Direct Out)

  • 阻抗: 75 ohms (平衡)

  • 最大输出电平:32,5 dBu

测量值

  • 频响范围:10 Hz (-0.1 dB), 200 kHz (-1.2 dB)

  • 1 kHz处串扰: -108 dB

  • THD: 0.00992 %

  • 噪音(A-加权): -102.5 dB

  • 动态范围:135 dB

内置电压

  • 模拟: +/- 60 V

供电

  • 主电压 (可切换): 230 V AC / 50 Hz 115 V AC / 60 Hz

  • 保险:230 V: T 500 mA; 115 V: T 1 A

  • 功耗: 最大 40 VA

  • 待机时功耗:0.7 W

体积

  • 278 毫米 x 100 毫米 x 337 毫米

  • 10.95 英寸 x 3.94 英寸 x 13.27 英寸

重量

  • 4.25 千克; 9.37 磅 (仅限单元重量)

  • 5.4 千克; 11.9 磅 (包含所有包装重量)
