Phonitor One d 发烧级耳机放大器

产品简介

创新的 Phonitor Matrix,32-bit 转换器和上乘的声音品质


音质第一


对于我们来说声音品质是最重要的,当声音品质够好的时候,我们才会愿意去多听。为了达到这一目标,你在研发时需要技术和经验层面的长期积累。这也是我们倾注于 Series One 系列的内容


前置放大器


两个Burr-Brown OPS 2134 SoundPlus 运算放大器可以提供前置放大。这些都是专门为了发烧级的电路而设计,有着极低的噪音和将失真最小化到0.00008%的特性


通过真正的 FET,OPA 2134 可以达到 20V/µs 的电压转换速率,使其成为了一个高速的运算放大器。这对于回放的现场感有着非常大的提升


另外,低电容薄膜电容器和耦合电容器被安装在信号路径上可以保证高频率的信号元件有着更精确地传输


这种出色的 Panasonic “电子双层分层”镀金电解质电容器被用于耦合电容器。它们可以提供所有电容器技术中最高的储存量



功率放大器


耳机放大器的输出端被设计为一个AB级模式下的推挽式放大器。双极晶体管共享阴阳极半波的放大,这样可以产生出一个比A级运算更高的增益和输出电压,只需要一个晶体管就可以同时放大两个半波


输出端晶体管是通过热量耦合的,从而能够特别精确地工作带来一种非常稳定和持续的声场


供电部分有一个缓冲电路,带有低源电阻,甚至在使用低阻抗的耳机时都可以确保充足的推量


革新


耳机放大器中的 Phonitor Matrix 带有可调节交叉馈电,这样你就可以通过耳机实现和扬声器等效的听觉体验


Phonitor Matrix 在其最大的扩展端有三种参数设置:交叉馈电,扬声器角度和中央电平


在 Phonitor d 中,中央电平的预设是 -1dB,然后扬声器角度是 30 度。这些都是最常见的使用参数


交叉馈电功能决定了通道间的串扰,也就是所谓的双耳声极差。交叉馈电的敏感度是完全可以变的


在控制路径的开端,功能是不在音频路径上的。只有通过转送(磁滞电路)添加它才会开启。因此在不需要时音频信号不会通过交叉馈电端

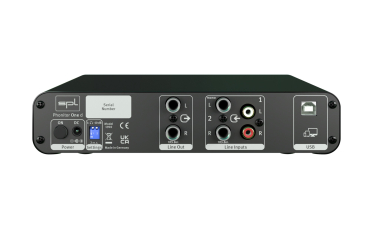

三路立体声输入


两路模拟立体声输入和一路数字 USB 输入可以连接至 Phonitor One d。电脑、平板或手机可以通过 USB 实现连接


其他播放器,比如 CD、调音台、合成器或者一个模拟磁带机/磁带台可以连接至模拟线路输入平衡(TRS接口)或非平衡(RCA)



32-Bit DA 转换器


转换器芯片使用了 Premium AK4490,它是 premium 32-bit DAC 的新版本,装备有 AKM 的 VelvetSound。这种技术有着极低的失真,可以体现出发烧级的最佳声音细节


它支持采样频率最高可达 768kHz PCM (是 CD 的16倍),同时DSD回放可达到 DSD4 或 DSD256(11.2MHz)的水准


这使得 Phonitor One d 有着当今最高解析度的音频回放


USB 连接是全兼容的。也就是说所以的 Mac 电脑和像 iPad 和 iPhone 一样的 iOS 设备可以在无驱动的情况下使用到 DA 转换器的全部带宽性能


iOS 设备需要相机适配器。对于 Windows 来说则需要驱动,你可以在 SPL 官网 Phonitor One d  部分找到下载链接



线路输出


选中的输入信号在线路输出是不会改变的。这使得 Phonitor One d 可以在不“失去”一个输出连接的情况下在设备之间进行循环


如果,比如,一些人想通过耳机听,一个耳机放大器可以简单地连接至线路输出即可


但是你也可以模拟录制信号或发送其至一个调音台进行下一步处理


因此,Phonitor One d 也可以被用来作为一部非常出色的 DA 转换器



供电


好的声音总是从电源供应开始。这就是整个设备性能最基础的地方


尽管我们只提供一个 12 V 的供电单元,但是其内部的第二个供电单元可以提供 +/-17 V 的供电电压来满足模拟音频的部分,最后可以实现 +22.5dB 的专业电平水准


一个精细的低操作电压控制提供更有质感和规则的清晰度,甚至是在达到最大操作电压的时候也没有问题


在使用内附的 1.5 A 电源时,Phonitor One d 可以实现全公功率的工作状态。请只在规定范围内使用 12 V 供电单位。   ON 可以启动 Phonitor One d 进入操作状态


技术指标

模拟输入&输出;6.35毫米(1/4英寸)TRS接口,RCA

  • 输入增益(最大):+22.5 dBu

  • 线路2输入增益 (平衡):20 kΩ

  • 共模抑制比:< 60 dB

  • 线路1输入增益 (非平衡):47 kΩ

  • 输出增益(最大):+22 dBu

  • 扬声器输出阻抗(平衡):150 Ω

  • 线路输出阻抗(非平衡):75 Ω

  • 频响范围 (-3dB):10 Hz - 200 kHz

  • 噪音 (A - 加权0 dBu, 600 Ω 载荷):- 99 dB

  • THD + N (0 dBu, 10 Hz – 22 kHz, 600 Ω):0.002 %

  • THD + N (0 dBu, 10 Hz – 22 kHz, 32 Ω):0.013 %

  • 串扰 (1 kHz):< 75 dB

  • 动态范围:121.5 dB


USB, 32-Bit AD/DA

  • USB(B), PCM采样率:44.1/48/88.2/96/176.4/192/352.8/384/705.6/768 kHz kHz

  • USB(B),DSD PCM (DoP),采样率:2.8 (DSD64),5.6(DSD128),11.2(DSD256)MHz

  • 0 dBFS 校准至:15 dBu

  • 噪音 (A-加权, 44.1/48 kHz 采样率):-113 dBFS

  • THD + N (-1 dBFS, 10 Hz – 22 kHz):0.0012 %

  • 动态范围 (44,1/48 kHz 采样率):113 dBFS


耳机输出;6.35 毫米 (1/4英寸) TRS 接口

  • 接线:Tip = 左, Ring = 右, Sleeve = 接地

  • 源阻抗:20 Ω

  • 频率范围 (-3 dB):10 Hz - 200 kHz

  • 噪音 (A-加权, 600 Ω):-97 dB

  • THD + N (0 dBu, 10 Hz – 22 kHz, 600 Ω):0.002 %

  • THD + N (0 dBu, 10 Hz – 22 kHz, 32 Ω):0.013 %

  • 最大输出功率 (600 Ω):2 x 190 mW

  • 最大输出功率(250 Ω):2 x 330 mW

  • 最大输出功率(47 Ω):2 x 400 mW

  • 渐出衰减 (600 Ω):-99 dB

  • 串扰 (1 kHz, 600 Ω):-75 dB


内部电源供应

  • 模拟音频操作电压:+/- 17 V

  • 耳机放大器操作电压:+/- 19 V

  • LED 继电器操作电压:+12 V

  • 数字音频操作电压:+3,3 V, +5 V


外部电源供应

  • AC/DC 适配器:Mean Well GE18/12-SC

  • DC 电源:(+) 针2.1毫米; (-) 外部环 5.5毫米

  • 输入:100 - 240 V AC; 50 - 60 Hz; 0.7 A

  • 输出:12 V DC; 1.5 A


体积& 重量

  • 宽 x 高 x 深:210 x 49,6 x 220 毫米,8,23 x 1,95 x 8,66 英寸

  • 单位重量:1,45 千克,3,2 磅

  • 包装货运重量:2 千克,4,4 磅
