MTC Mk2

监听控制器

产品简介

Spl Mtc 这款经典产品如今也迎来了更新换代,使其更加迎合现代音乐制作环境的需求。信号源和扬声器选择、多种监听模式、更加优质对讲系统和带有 spl 独家的 phonitor matrix(模拟音箱声场)的耳机放大器,成为监听控制器中新的演播室标准。

全面控制

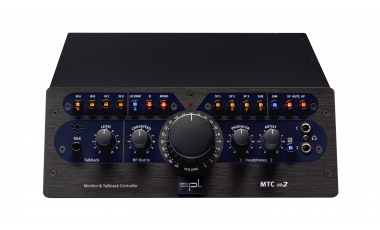

用于模拟音量控制的 45毫米大型的铝制旋钮,提供了优秀的控制范围,使监听音量的调节功能更加直观而精确。


扬声器 & 低音炮

MTC Mk2为立体声扬声器提供三对输出,为重低音扬声器提供一个单声道输出。

各自的立体声是通过高质量的模拟开关来选择的。每一对都有其独立的开关。因此,也可以进行多重选择。SUB 开关可以用来激活和直通一个超重低音扬声器(低音炮)。SUB 可以与任何一对扬声器信号结合使用,完全保留一路全频率范围的信号总和。所以sub通道也完全用作可以连接一只单声道监听音箱独立使用。


监听模式

MTC Mk2允许三种不同的监听模式。

  1. 标准的声音信号在 "Stereo " 立体声信号模式中监听调 整,也可以在 "Mono"单声道信号模式 中检查单声道兼容性。

  2. 当遇到特殊声学问题,信号发生了相位逆转是时,可以通 过相位反转开关 Ø 逆转信号相位,纠正信号问题。

  3.  频道互换功能:LR SWAP 左右声道互换功能。

LR SWAP 交换立体声信号通道。使左、右声道输出信号互换,在影 视声音创作或单纯的音效创作中,这个功能会非常的便捷高效。在选 择带有运动轨迹相位信息的声音素材挑选中。 往往要把声音素材加载到 DAW 中才能通过声道调整才能改变声音轨 迹。而LR SWAP 允许直接在监听控制器中进行通道切换。一键调转声音素材的运动轨迹。


提示:M/S - 中置信号或两侧信号独立回放

在当代,对M和S信号的单独监听已经成为许多混音和掌握工程师的工作 标准。 通过组合使用MONO和相位反转开关,可以做到独立监听中置信号或两 侧信号回放。当“单声道模式”和相位反转被激同时活时,只有侧面的信号会被回放。如果关闭相位反转,则回放与“M”信号对应的单声道 信号。


减弱和静音

除了DIM开关可以将监听音量快速衰减10dB外,MTC Mk2还提供了一个衰减选项,即用SP MUTE开关激活以后完全关闭所有的扬声器输出信号。例如,当所使用的sp输出通道包含sub输 出同时工作时,只需按下一个开关就可以关闭这个套信号组 合,有效简化信号组合的关闭操作。

如果 DAW 有问题,从音频接口输出的是直通的噪音信号时,sp mute 静音功能可以保护连接的设备和听力不受损害。除了SP静音之外,还有一个HP mute 功能,它可以停用MTC Mk2的耳机输出。(当CUE MIX被激活时,这不适用于HP 2 输出通道)。


完美调节

在正常的聆听音量下(例如在监听位置的83 dB SPL),音量控制应该在一点钟的位置。这为您提供了一个理想的控制范围,让您听得更安静和更响亮。

如果有源音箱或功率放大器非常敏感,当音量控制在其控制范围的前三分之一时,播放的声音就已经很响了。

激活 -6dB 和/或 -10dB 的DIP开关 (DIP 2 & DIP 3) 可以相应地衰减输出电平,方便用户更加理想的控制范围,使用所需要的音量控制。如果DIP 2和DIP 3被设置为开,结果是电平衰减约13dB。


耳机输出部分

MTC Mk2 提供了完整的耳机声音--两次!这是它的特点。

耳机放大器的输出级被设计成AB类模式的推挽式放大器。双极晶体管共同放大正负半波,这比A类操作产生更高的增益和更高的输出电压,在A类操作中只有一个晶体管放大两个半波。

晶体管输出是热耦合的,因此运行起来特别连贯,这有助于获得一致和稳定的声像。电源有一个低源电阻的缓冲电路,即使低阻抗耳机操作时,也能确保宽松的当前储备。

这两个耳机放大器具有监听矩阵的功能。

(如果 CUE MIX 被激活,仅有制作人听到耳机信号和监听矩阵。艺术家听到的是他们的耳机混音,没有监听矩阵)。



耳放的里程碑式革新

Phonitor Matrix 功能会带给喜爱使用耳机的混音师和母带

制作人在耳机上创建一个理想的混音环境。


这怎么可能呢?

通常音乐的播放是在立体声扬声器上进行制作和混合的。

使用耳机听与扬声器听是不同的。最大的区别是,从左扬声器到右耳和从右扬声器到左耳的声音信号没有交叉信号。这些交叉信号在传统的耳机聆听中是缺失的,因为没有信号从头戴式耳机的一侧交叉到另一侧。这导致了一个不自然的宽的立体声,声源不能在立体声频谱中的正确位置播放。

SPL Phonitor Matrix 技术纠正这种不正常的的立体声声场。


指标参数

Phonitor Matrix 的两个主要功能是 Crossfeed 和 Angle:

• Crossfeed 代表交叉信息的反馈。

• Angle 代表声源发声时的扩散角度。

在MTC Mk2 中 "Crossfeed "参数可以自由调整。 而”Angle "参数则固定为录音棚工作中常用的标准 30°角。

为了得到更加理想的回放声场,当激活Phonitor Matrix时,立体声声相居中的声源的电平一定会有自然的衰减。

所有声源的声音位置、音量、甚至声音的规模都会得到正确回放。

通过大量实验和测试,在MTC Mk2中,这个参数,固定为-1dB, 它可以理想再现录录音工作室的声场环境。


总结:

SPL Phonitor Matrix 解决了在耳机回放中立体声声相的错误表现,为喜爱使 用耳机工作的混音师和制作人创造准确的创作条件。

有了SPL Phonitor Matrix 技术的保驾护航,监听耳机也可以进行准确、高效 的声音创作!

输入

在输入方面,提供了四对模拟立体声输入。

这些输入可以通过开关 IN A到 IN D 激活或 关闭。 如果有特殊使用需求 mtc mk2 还可以进行多组音响输出同时激活。并且所有的输入通道 电平都是独立的,同时工作时信号电平直接叠倍增加。

MTC Mk2 将所有输入信号进行混合。倘若有mono信号进入,它会被分配到所有的输出 信号接口的左声道。当有使用需求时,这点需要注意。

输入部分A、B、C三组的6.35接口是TRS接口(平衡信号),适用于da或者音频接口是 以平衡信号作为输出信号的设备。

输入部分D组的RCA输入接口(非平衡接口)。适用于连接CD机或其他以非平衡信号作 为输出信号的设备。

ARTIST MODE

输入部分C组通道也可以作为混音输入。理想情况下,在录音过程中,作 为监听混音发送给音乐家/表演者的反馈信号可以在这里反馈。

一旦耳机部分的CUE MIX开关被激活,存在于输入部分C组的信号将被发送 到ARTIST耳机输出接口 2以及后面板的 CUE OUT 输出信号组接口。

对讲信号也被路由到 CUE OUT 输出。这样一来,就没有什么能阻挡与艺 术家的理想结合了。

对讲功能的革新

MTC Mk2 的对讲系统现在采用了高质量的电容式麦克风座,这也可以 被用做为测试麦克风。

对讲系统可以通过按下 TALK 按钮来激活。这个按钮在按下后会亮起。 LEVEL 控制可以调整对讲信号的音量。Mtc mk2全新采用的电容式对 讲话筒可以使录音师和音乐人共同获得出色的沟通语音清晰度。

FOOSWITCH 输入允许连接带有TS插口或TRS插口的脚踏开关或瞬时切 换开关。这样,既可以减少误操作造成的影响,也可以实现对讲系统 的免提操作。

对讲信号也在后面板上的输出口 TALK OUT 发送。这个信 号发回录音室的监听音箱中,例如,或是回到 DAW 中进行 进一步的路由,用于测试声场或其他工作。

当按下TALK按钮时,CUE OUT和ARTIST耳机放大器 HP2的输出电平默认衰减了3dB。使用  DIP开关 DIP 1,可以再增衰减10dB的电平。在录制期间或回放期间,为录音师与音乐人提 供了边沟通边工作的条件,可很大提升工作效率。

Mtc mk2 的meter out 部分作为计量表的连接,如立体声 VU表,可以方便直观 的看到信号电平的变化,预防信号过载。 METER OUT的输出信号与SPEAKER OUT的输出信号一致。 METER OUT的电平不受音量控制的影响。

电源

好的声音总是从电源开始。众所周知,工作电压大的音频设备,设 备的动态余量就越大,得到的声音就越细腻、真实。MTC Mk2 采用 了高质量且大于市面通用设备的工作电压电源模块,并且此次的电 源采用宽电压设计,自适应所有国家地区的电压标准,支持范围: 90 V AC和 250 V AC之间,50 Hz或60 Hz。90 V AC和250 V AC,50  Hz或60 Hz。

更多动态余量

MTC Mk2 所使用的电源在模拟音频部分的内部工作电压为+/-18v(也就是通俗所讲的36v工作压)。

得益于更大的工作电压MTC Mk2现在可以处理高达+22.5dB的电平信号,比常见的设备通用的+/-15v(工作电 压30v)的音频设备高1.5dB的动态余量,所得到的回放声音细节更会加丰满。

“以耳听为本”

对于所有的SPL系列的设备,不仅按照电器指标进行进行设计开发,还结合了多种用户的耳朵听感反馈进行继续开发。

任何spl的设备中所有重要元器件都是采用通孔技术焊接或插入工艺安装在电路板上。

这样,spl设备 就可以确保在使用优秀的声音的元器件的同时保证理想的反馈声音。

技术指标

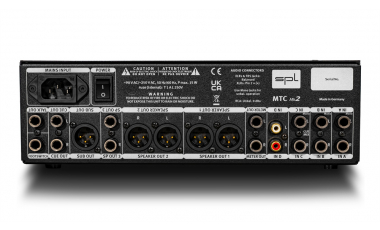

模拟输入和输出;XLR和TRS插孔(平衡),RCA

  • 最大输入增益  22.5 dBu

  • 最大输入增益  22.5 dBu

  • 输入阻抗  20 kΩ

  • 输入阻抗  20 kΩ

  • 输出阻抗  75 Ω

  • 共模抑制  80 dBu

  • 频率范围  10 Hz -150 kHz

  • THD +N (10 Hz – 22 kHz, 0 dBu)  0.0027 %

  • 噪声            -94.3 dBu

  • 动态范围    116.3 dB

  • 动态范围    116.3 dB

带环形变压器的内部线性电源

  • 模拟音频的工作电压            +/- 18 V

  • 继电器和LED的工作电压      + 12 V

主电源

  • 主电源电压     85-264 V AC / 47-440 Hz

  • 保险丝           1 A

  • 功率消耗       15 W

 尺寸&重量

宽x高x深(宽x高x深) 272 x 91 x 275 mm (10.71 x 3.58 x 10.83 inch)

Unit weight  单元重量 3 k(6.61 lbs)

运输重量(包括包装) 4.2 kg(9.62 lbs)
