一切尽在掌握

音量调节由一个实心的铣削的铝质旋钮来控制的。Alps RK27  "Big Blue" 电位器，给人一种 好似 "勺子在蜂蜜里" 旋转的愉快感。

快乐之源

可以将6个（ ! ）数字立体声源连接到 Diamond。

Diamond 提供立体声USB和AES输入各一个，以及各两个光纤和同轴立体声输入。

通过USB，PCM和DSD音频都可以进行转换。

PCM音频以S/PDIF格式接收，包括同轴（RCA）、光纤（Toslink F06）和平衡（AES/EBU）。

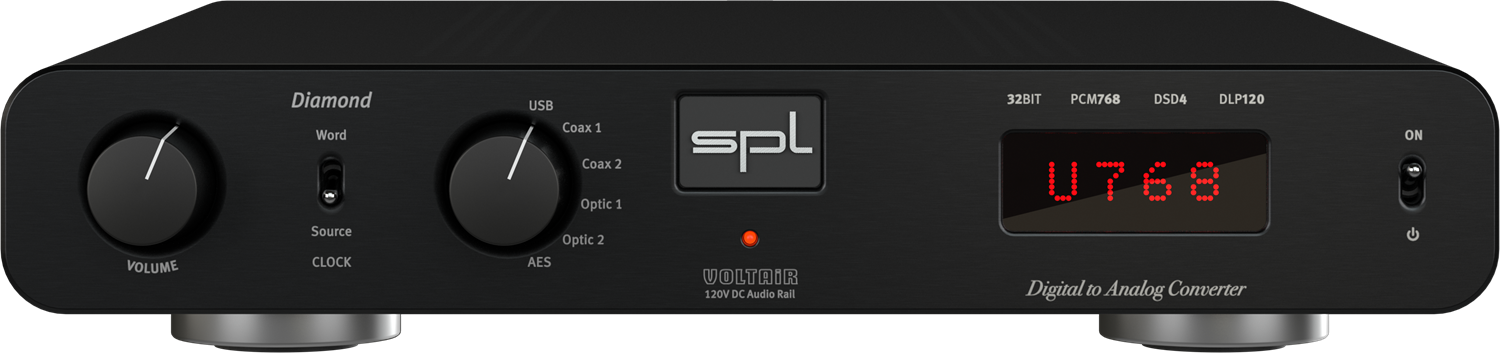

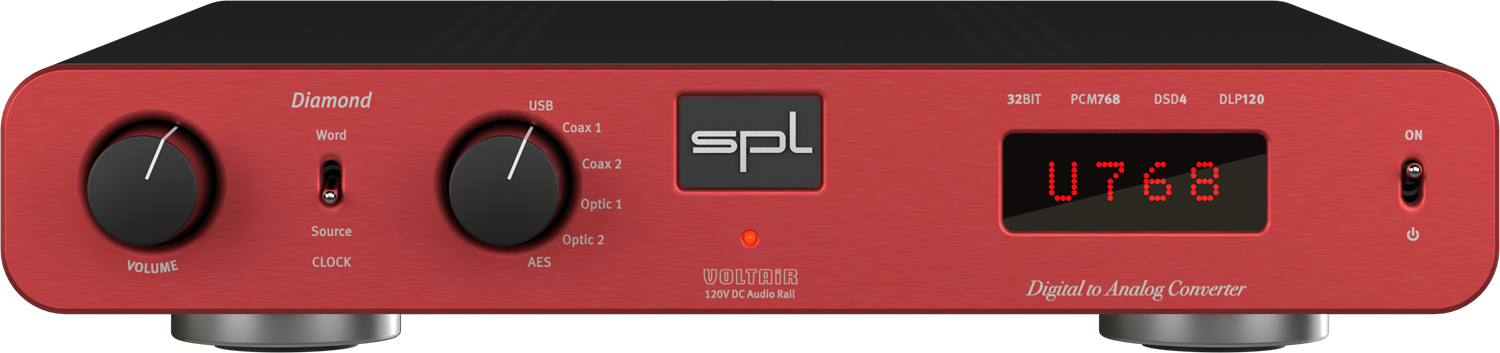

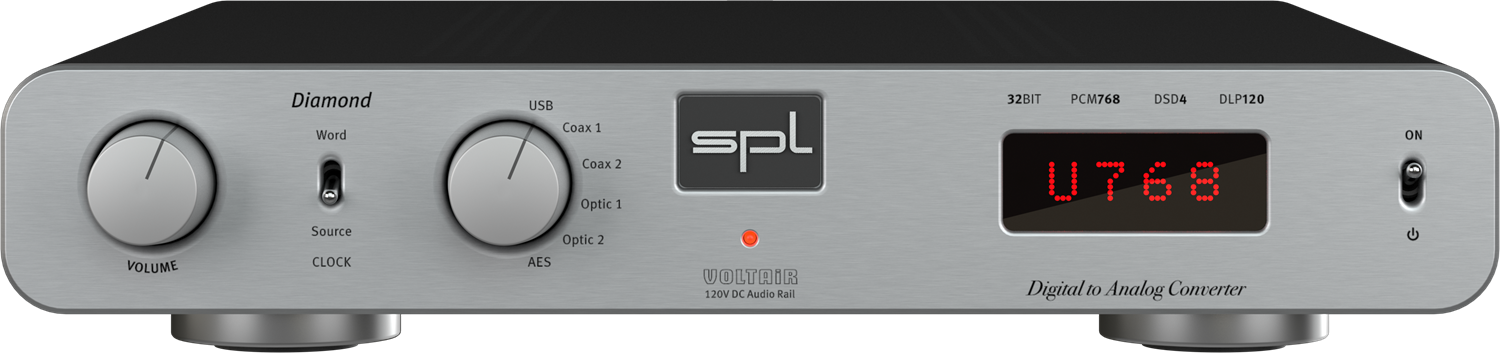

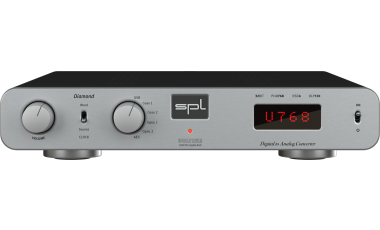

信号源的选择是通过前面旋钮控制完成的。在点矩阵中显示所选输入。

总是恰到好处

Diamond不只是可以与集合在数字输入源信号中的字时钟功能同步。

它作为专业的数字播放器，还支持字时钟输入。字时钟信号源可以通过 CLOCK 开关来选择。

Source 信号源=Diamond 与信号源中的数字钟同步。Word 字时钟=Diamond 与 在WORD IN 的数字时钟同步。

对播放源了如指掌

不论是否连接了流媒体、电脑、CD机，或是外部字时钟，DAC（数字模拟转换器）会自动拾取数字播放源的采样率和解析度。

在LED点矩阵屏幕上，显示检测到的采样率和所选时钟源。

例如，U768是USB Stream(流) 中采样率为768kHz的时钟信号的首字母缩写。

全部可调节- Slave Thru（并联输出） 模式

Diamond 提供两对立体声输出，用于连接功率放大器或有源音箱。

一对输出带有 XLR，另一对带有 RCA 输出。

它们都有相同的输出信号，由前面板上的音量控制器控制。

RCA 输出音量控制可以通过设备后面板的 DIP 开关从信号路径中切换出来。

例如，一个自带音量控制的耳机放大器，可以连接到其中一个输出。

DAC768v2 – 最新版本的 SPL 参考级 DAC！

SPL DAC768v2 采用备受推崇的 AKM AK4493 SEQ VELVETSOUND™ 高端 DAC 芯片作为数字/模拟转换核心。凭借其卓越的架构，该 DAC 能够精准还原微小的声音细节，并在前代产品的基础上提供更低的失真率和更宽的动态范围。

该 DAC 支持 32 位 PCM 音频转换，最高采样率可达 768 kHz，相当于 CD 采样率的 16 倍。此外，还支持DSD，最高支持 DSD4 或 DSD256 规格。DAC768v2 采用最新版本的 Spartan FPGA – Spartan 7。与较小型号 DAC768xs 相比，DAC768v2 不仅支持 AES/EBU 数字输入，还搭载了全新优化的 SPL SLP120 低通滤波器，并结合 VOLTAiR 技术。

SLP120 超低通滤波器

DAC 芯片的模拟输出必须经过低通滤波器处理。与其他 DAC 不同，SPL 采用VOLTAiR 技术构建低通滤波器，从而提升动态范围、余量和整体声音表现。

针对新款 SPL DAC768v2 进行了特别优化的滤波器，命名为 SLP120。

在 Diamond 机型内部，DAC768v2 配备了 SLP120 —— 基于 VOLTAiR 技术的模拟“超低通滤波器”。

DAC768v2 – 有哪些新变化？

1. AK 4493 SEQ

DAC768v2 采用了Asahi Kasei最新一代的高端 DAC 芯片——AK 4493 SEQ（前代型号为 AK 4490）。

AK 4493 SEQ 不仅支持最高 768 kHz 的 PCM 信号和DSD512 规格的 DSD 信号播放，这款32 位立体声 DAC 还搭载了**“VELVETSOUND™ 技术”**，其失真率更低，动态范围更宽，相较于前代产品音质表现更出色。

2. Spartan 7

DAC768v2 采用了最新一代 Spartan FPGA——Spartan 7（前代型号为 Spartan 6）。

3. 全新一代 SPL 低通滤波器 “SLP120”

DAC768v2 采用了全新调校的低通滤波器，理想契合新转换芯片的音质特性。这一升级带来了更精准的立体声成像以及前所未有的三维空间感。

新版本的 DAC 可通过产品序列号标签上的“DAC768v2”标识加以识别。

兼容性说明

DAC768v2 的设计与早期 DAC768 版本的设备不兼容。

除了 DAC 芯片本身的升级（由 AK4490 升级为 AK4493），数字音频电路中一些已停产的组件（如 Spartan-6 FPGA，现升级为 Spartan-7）也进行了更新。由于这些新组件的技术参数与前代产品存在差异，SPL 进行了进一步的技术调整，以确保设备能够呈现理想的声音表现。此外，采用 120V 技术的模拟低通滤波器在 DAC768v2 设备中也与 DAC768 设备有所不同。

因此，无法直接将 DAC768 模块更换为 DAC768v2 模块。

温馨提示：升级后的DAC768v2使用更先进的支持DSD512的AK4493芯片，SPL Diamond产品本身支持DSD4或DSD256。

声音听上去很不错

对于 SPL 所有的设备，我们不仅要按照计划来开发，而且还会靠听觉来发展。

许多重要的元件是采用 Through-hole 通孔插装技术安装在电路板上的 。

这样，我们可以确保使用优秀的声音的元件。

SPL专业保真系列中，看到VOLTAiR这个词，就是采用了120V Rail Technology技术。

音频信号具有卓越的+/-60V直流电处理，相当于分立运算放大器的两倍和半导体运算放大器的四倍。

VOLTAiR技术 ，在动态范围和净空的技术方面，以及再现精细的细节和提供一个完全放松的音频体验的声音方面，具有出色的表现。音乐听起来非常自然

VOLTAiR 是由以下术语组成的

Volt 和 Air。

Volt 是数据终端高速无线通信的标准，

Air 代表着音乐回荡在空气中的无限空间里。

VOLTAiR 象征着由高音频电压产生的可感知的无限动态。

家是心之所向

这就是为什么我们在德国莱茵河畔的 Niederkrüchten，在自己的生产基地制造所有设备。

技术规格

模拟&输出; XLR (平衡)，RCA

最大输出增益：  32.5 dBu

输出阻抗：75 Ω

频率范围 (-3 dB) ：10 Hz – 300 kHz

串扰 (1Hz): -108 dB

THD + N (0 dBu, 10 Hz – 22 kHz)： 0.001001 %

噪音 (A-加权)： -102.3dB

动态范围：135 dB

数字输入，DAC768

AES/EBU（XLR），PCM采样率： 44.1/48/88.2/96/176.4/192 kHz

同轴SPDIF（RCA），PCM采样率：44.1/48/88.2/96/176.4/192 kHz

光学SPDIF（Toslink F 06），PCM采样率：44.1/48/88.2/96/ with Glass fibre <1m 176.4/192 kHz

USB（B），PCM采样率： 44.1/48/88.2/96/176.4/192/352.8,384/705.6/768 kHz

USB（B），DSD over PCM（DoP），采样率：2.8 (DSD64), 5.6 (DSD128), 11.2 (DSD256) MHz

0 dBFS 校准为： 15 dBu

带有Shielded Toroidal变压器的内部线性电源

模拟音频的工作电压：  +/- 60 V

继电器和 LED 的工作电压为 ：+ 12 V

主电源

主电源电压（可选）：230 V AC / 50; 115 V AC / 60 Hz

用于 230 V 保险： T 500 mA

用于115 V 保险： T 1 A

功率消耗： max. 40 VA

待机功率消耗：< 0.3 W

尺寸 & 重量

宽x高x深（宽度x高度x深度）： 278 x 57 x 300 毫米 / 11 x 2.24 x 11.81 英尺

单个重量： 3.15 kg / 6.95 lbs

运输重量（包括包装）5.35 kg / 11.79 lbs

*特别说明：AKM AK 4493 DAC芯片本身支持DSD512，SPL DAC 768v2支持最高DSD256。
