优秀的声音--用于耳机

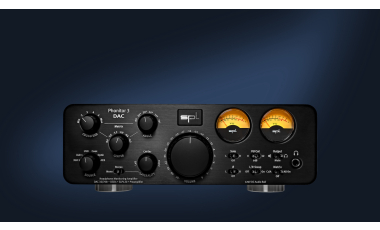

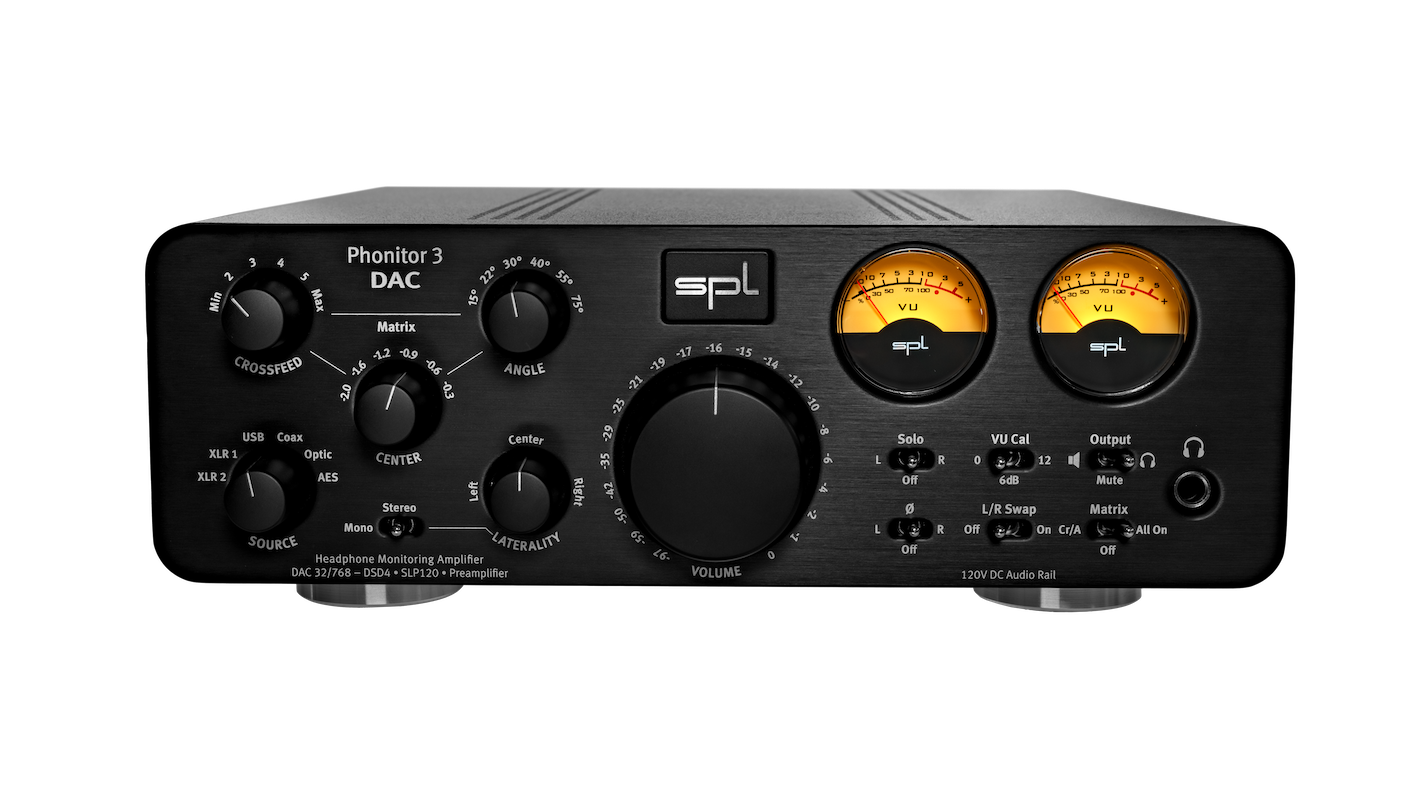

Phonitor 3 DAC提供了一个标准耳机的连接，前面有一个立体声插孔插头。由于其巨大的输出功率，所有类型的耳机都可以毫不费力地驱动。它发挥了SPL 120V技术的优势，给听众带来了真实、细致、同时生动的声音体验。

优秀的声音--也适用于扬声器

在设备的后面，Phonitor 3 DAC提供了一个立体声输出，这使它成为一个高质量的监听控制器，适用于任何监听情况。带有集成功率放大器的有源音箱或与功率放大器相结合的无源音箱都可以连接到该输出端。

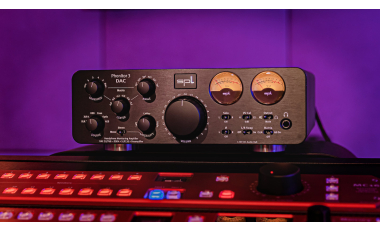

高水平的监听

Phonitor 3 DAC提供了与大型SPL DMC和MMC母带调音台相同的关键技术--SPL 120V技术--和信号质量。

耳机或扬声器

输出开关 - 简单地从耳机播放切换到扬声器播放。在中间位置（静音），没有信号到达输出。VU表会亮起红色。

数字和模拟立体声输入 - 自由选择

多达六个立体声信号源可以连接到Phonitor 3 DAC上，通过信号源开关选择信号源。

模拟输入

在模拟方面，提供两个模拟立体声输入，每个都有两个XLR线路输入。具有平衡输出和线路电平的专业模拟播放器可以连接在这里。

数字输入

在数字方面，Phonitor 3 DAC提供四个数字立体声输入。

USB

USB输入（B型）可以用来直接连接DAW。在Mac或iDevice上操作不需要安装驱动程序。通过USB，Phonitor 3 DAC可以转换分辨率为32位的PCM音频信号，采样率高达768kHz，以及分辨率高达DSD256的DSD信号。

S/PDIF, 同轴

S/PDIF同轴输入还可以接收采样率高达192kHz、比特率为16比特至24比特的双通道信号（PCM音频）。使用带有RCA接头的不平衡的2线75欧姆同轴电缆进行信号传输。

S/PDIF，光纤

S/PDIF光纤输入也可以接收双通道信号（PCM音频），采样率高达192kHz，比特率为16位至24位。输入插孔是一个F05插孔。这种接口在东芝品牌的TOSLINK上更为人所知。

提示：你应该重视光纤的质量。使用廉价的塑料光纤，四级采样率（176.4kHz/192kHz）的传输可能会出现故障。在这种情况下，应该选择玻璃光缆。

AES/EBU

AES输入提供了一个与标准XLR输入（XLR，母）相对应的输入插孔。一个AES信号可以传输两个编码的PCM音频通道，最大采样率为192kHz，比特率为16比特至24比特。这个标准是根据IEC60958第一类标准定义的。

DAC768v2——追求更好

Phonitor 3 DAC的数字/模拟转换器中的转换芯片是备受推崇的AKM AK4493 SEQ VELVETSOUNDTM高端DAC芯片，搭载在最新版本的SPL DAC“ DAC768v2”中。得益于其架构，DAC768v2能够再现细腻的音频细节，并且相比其前身具有更低的失真特性和更宽的动态范围。

它支持32位分辨率和最高768 kHz的采样率进行PCM音频转换，相当于CD分辨率的16倍。还支持Direct Stream Digital，最高分辨率为DSD4或DSD256。

DAC768v2采用了最新版本的Spartan FPGA——Spartan 7。与较小的SPL DAC“ DAC768xs”不同，它不仅提供AES/EBU数字输入，还配备了全新优化的SPL SLP120，并采用了120V技术。

SLP120（超低通滤波器）

DAC芯片的模拟输出需要通过低通滤波器进行滤波。与其他DAC不同，这里的低通滤波器采用120V技术构建，这为动态范围、动态余量和声音质量带来了提升。专门为全新SPL DAC768v2优化的滤波器被称为SLP120（超低通滤波器）。

Phonitor 3 DAC内部的DAC768v2配备了SLP120——一款采用120V技术的模拟“超低通”滤波器。

DAC768v2 – 有哪些新变化？

1. AK 4493 SEQ

DAC768v2 采用了Asahi Kasei最新一代的高端 DAC 芯片——AK 4493 SEQ（前代型号为 AK 4490）。

AK 4493 SEQ 不仅支持最高 768 kHz 的 PCM 信号和DSD512 规格的 DSD 信号播放，这款32 位立体声 DAC 还搭载了**“VELVETSOUND™ 技术”**，其失真率更低，动态范围更宽，相较于前代产品音质表现更出色。

2. Spartan 7

DAC768v2 采用了最新一代 Spartan FPGA——Spartan 7（前代型号为 Spartan 6）。

3. 全新一代 SPL 低通滤波器 “SLP120”

DAC768v2 采用了全新调校的低通滤波器，理想契合新转换芯片的音质特性。这一升级带来了更精准的立体声成像以及前所未有的三维空间感。

新版本的 DAC 可通过产品序列号标签上的“DAC768v2”标识加以识别。

兼容性说明

DAC768v2 的设计与早期 DAC768 版本的设备不兼容。

除了 DAC 芯片本身的升级（由 AK4490 升级为 AK4493），数字音频电路中一些已停产的组件（如 Spartan-6 FPGA，现升级为 Spartan-7）也进行了更新。由于这些新组件的技术参数与前代产品存在差异，SPL 进行了进一步的技术调整，以确保设备能够呈现理想的声音表现。此外，采用 120V 技术的模拟低通滤波器在 DAC768v2 设备中也与 DAC768 设备有所不同。

因此，无法直接将 DAC768 模块更换为 DAC768v2 模块。

温馨提示：升级后的DAC768v2使用更先进的支持DSD512的AK4493芯片，SPL Phonitor 3 DAC产品本身支持DSD4或DSD256。

模拟输入和输出： XLR (平衡)

最大输入和输出增益：32.5 dBu

输入阻抗（XLR）：20 kΩ

输出阻抗 (XLR)：75 Ω

共模抑制比（XLR）：-82 dB

频率范围（0 dBu）：10 Hz - 100 kHz

THD +N (1 kHz, 0 dBu)：0.0009 %

噪声（A-加权）：-102 dBu

串扰（1 kHz）：-95 dB

动态范围：134.3 dB

数字输入： DAC768

AES/EBU（XLR），PCM采样率：44.1/48/88.2/96/176.4/192 kHz

同轴SPDIF（Cinch），PCM采样率：44.1/48/88,2/96/176.4/192 kHz

Optisch SPDIF（Toslink F06）采样率：44.1/48/88.2/96/mit Glasfaser < 1m: 176.4/192 kHz

USB（B），PCM采样率：44.1/48/88.2/96/176.4/192/352.8/384/705.6/768 kHz

USB（B），DSD over PCM（DoP），采样率：2.8（DSD64），5.6（DSD128），11.2（DSD256）MHz

0 dBFS 校准为：15 dBu

标准耳机输出： 6.35毫米（1/4英寸）TRS插孔

接线：尖头=左，环形=右，套筒=GND

源阻抗：0.18 Ω

阻尼系数(40Ω)：180

频率范围（0 dBu）：10 Hz - 100 kHz

串扰（1 kHz，0 dBu）：-91 dB

THD + N (1 kHz, 0 dBu)：0.0003 %

噪声(A加权)：-102 dBu

输出功率（1kHz，1%THD，250Ω）：2 x 5 W

输出功率（1 kHz，1% THD，32 Ω)：2 x 1 W

动态范围：134.5 dB

带屏蔽环形变压器的内部线性电源

模拟音频的工作电压：+/- 60 V

继电器和LED的工作电压：+12 V

主电源

主电源电压（可选择，见保险丝）：230 V AC / 50; 115 V AC / 60 Hz

用于230 V的保险丝：T 0.5 A

用于115 V的保险丝：T 1 A

功率消耗：最大40 VA

尺寸和重量

宽x高x深：278 x 100 x 300 毫米/ 11 x 4 x 11.81英寸

单位重量：4.9公斤/ 10.8磅

运输重量（包括包装）：5.6公斤/ 12.5磅

参考： 0 dBu = 0.775V。所有规格如有变化，恕不另行通知。

*特别说明：AKM AK 4493 DAC芯片本身支持DSD512，SPL DAC 768v2支持最高DSD256。
