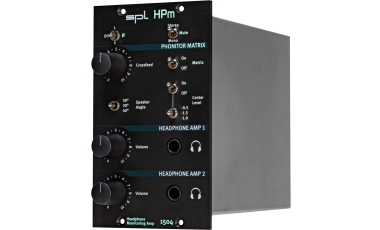

用于两个耳机的500系列双槽模块耳机监听放大器。

在耳机上做出优秀的混音--这要归功于Phonitor Matrix。

耳机输出级

 HPm提供了完整的耳机声音--两次!

耳机放大器的输出级被设计成AB类模式的推挽式放大器。双极晶体管共同放大正负半波，这比A类操作产生更高的增益和更高的输出电压，在A类操作中只有一个晶体管放大两个半波。

输出级的晶体管是热耦合的，因此运行起来特别连贯，这有助于产生一致和稳定的声像。电源有一个低源电阻的缓冲电路，即使在操作低阻抗耳机时也能确保有充足的电流储备。两个耳机放大器都提供一个单独的音量控制。

立体声/单声道/静音

 音频信号可以在立体声和单声道之间进行切换。在静音位置，耳机输出被静音。

相位反转Ø

 通过相位反转开关，左或右通道的相位可以反转（180°）。

提示：M/S--中间或侧面？

 通过结合使用单声道和相位反转开关，可以只监听M或S信号。当 "单声道模式 "和相位反转被激活时，只有S信号被播放。

如果相位反转被关闭，则播放与M信号对应的单声道信号。对M和S信号的单独监听已经成为许多混音和母带制作工程师的标准。

耳机放大器的革命：Phonitor Matrix

Phonitor Matrix使混音和母带制作工程师能够在耳机上做出优秀的混音，并将其无损地转化为所有类型的立体声扬声器系统。

如何做到这一点？

音乐通常是在立体声扬声器上制作和混音的。

在耳机上听与在扬声器上听是不同的。最大的区别是缺乏从左扬声器到右耳和从右扬声器到左耳的声音信号的交叉信号。这些交叉信号在传统的耳机聆听中是缺失的，因为没有信号从耳机的一侧交叉到另一侧。这导致了不自然的宽阔的立体声舞台，而且声源不能在立体声场中的正确的位置上回放

SPL Phonitor Matrix可以通过模拟电路纠正这种错误的立体声图像。

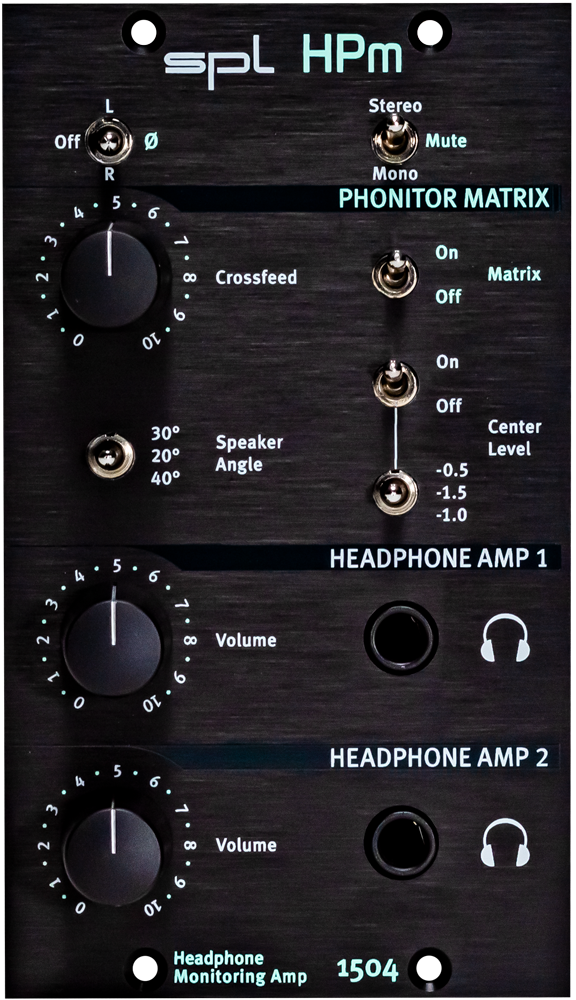

Phonitor Matrix的参数

 Phonitor Matrix的两个主要参数是Crossfeed和Angle：

Crossfeed

 HPm的 "Crossfeed "参数可通过该控制连续调节。

Angle

“Angle "参数可以在三个设置中调整：20°、30°和40°。录音室的标准是30°。

中心水平

 为了使听觉体验更加优化，当Phonitor Matrix激活时，立体声图像中心的电平需要被衰减。这不仅可以确保所有声源的位置正确，而且还可以确保它们的音量正确。有了HPm，这个参数，我们在Phonitor Matrix中称为 "中心"，也可以在三个设置中进行调整。你可以选择-0.5dB、-1dB或-1.5dB的衰减。立体声图像的真实表现的标准是-1dB。在传统的耳机聆听过程中，我们的大脑可以补偿一定程度的虚假回放表现 - 但这是非常累人的，会导致聆听疲劳。

总结

 SPL Phonitor Matrix纠正了立体声图像的错误表现，这使得混音和母带制作工程师更容易找到正确的决定。因此，没有什么会阻碍在耳机上进行成功且长时间的混音工作。
