耳机的理想音质

Phonitor 3 的前端带有一个立体声插孔，可连接标准耳机。由于输出功率巨大，可以毫不费力地驱动各种耳机。因此，它能充分发挥 SPL 120V 技术的优势，为听众带来真实、细腻、生动的声音体验。

卓越音质--同样适用于扬声器

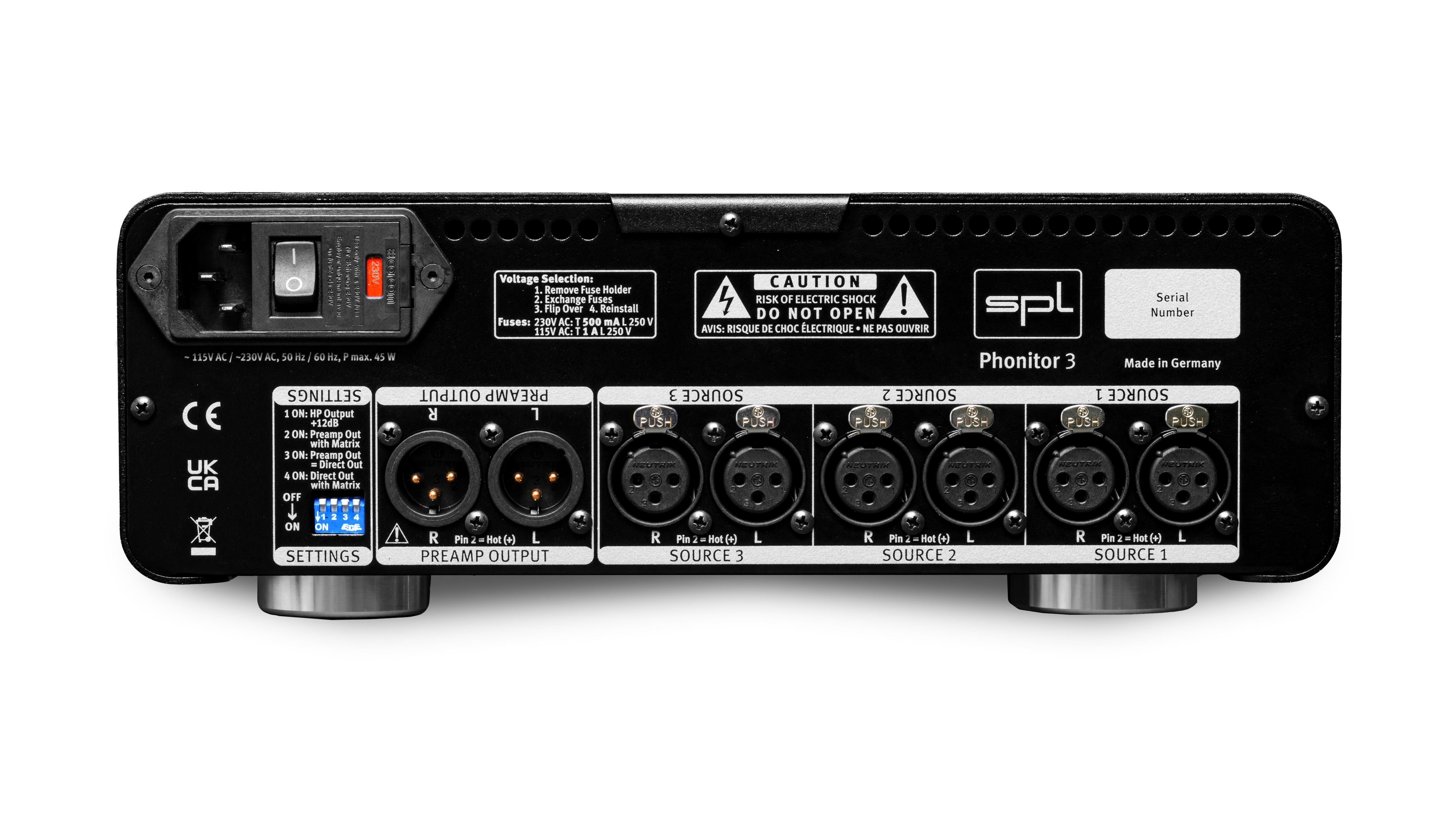

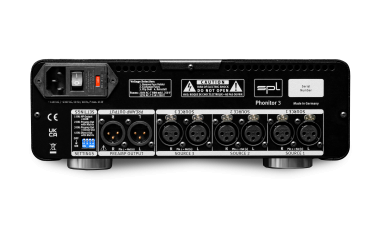

Phonitor 3 在设备后部提供立体声输出，使其成为适用于各种监听环境的高品质监听控制器。该输出端可连接带集成功率放大器的有源扬声器或带功率放大器的无源扬声器。

高水平的监听

Phonitor 3 采用与大型 SPL DMC 和 MMC 相同的关键技术（SPL 120V 技术）和信号质量。

耳机或扬声器

输出开关--只需从耳机播放切换到扬声器播放。在中间位置（静音），没有信号到达输出端。

VU 表会亮起红灯。

自由选择

Phonitor 3 最多可连接三个立体声音源。

音源可通过音源开关选择。

模拟输入

提供三个模拟立体声输入，每个都有两个 XLR 线路输入（左声道、右声道）。这里可以连接具有平衡输出和线路电平的专业模拟播放器，例如高品质数模转换器或音频接口。

坚固耐用

由铝合金碾压而成的 45 毫米巨型音量控制旋钮是触觉上的一大亮点。它的质量与Alps RK27 “Big Blue”电位器相结合，能理想控制监听电平。

无损监听

Phonitor 3 是一款功能全面的监听控制器：

音源选择

带有Crossfeed, Speaker Angle和Center Level的Phonitor Matrix

单声道/立体声

侧向控制

L/R 独奏

L 和 R 相位反转

L/R 交换

输出可切换至耳机或扬声器

静音

单声道或立体声

单声道/立体声开关可用于选择 Phonitor 3 的输出信号是普通的立体声信号，还是汇总为单声道信号。

找到真正的中心点

听觉自然会偏左或偏右。

这一点在使用耳机聆听时尤为明显。

因此，Phonitor 3 具有独特的侧向控制功能，可以重新平衡监听侧的立体声图像。

单声道/立体声开关不仅可用于在立体声或单声道播放之间切换。该开关还可用于激活或关闭侧向控制。

左/右声道独奏

只播放音频信号的右声道或左声道？

左/右声道独奏功能让这成为可能。如果三选一开关位于 “L ”位置，则只播放左声道；如果位于 “R ”位置，则只播放右声道。在中间位置 “关闭 ”时，将关闭独奏功能。这样，由左右声道组成的常规立体声信号就会出现在 Phonitor 3 的输出端。

左/右声道互换

声道交换功能是一项特殊功能

该功能可反转立体声图像。左声道变成右声道，右声道变成左声道。当你在视频配音中监听采样时，这一点尤为重要，而且非常省时，因为这些采样应与有运动方向的场景相匹配。如果方向不正确，通常需要将采样加载到 DAW 中切换通道，然后才能判断采样是否与图像匹配。有了 L/R 交换功能，就不再需要这样做了。现在，您可以在预听样本库的同时，在 Phonitor 3 上调整移动方向。

左/右声道相位反转

通过该开关可以反相音频信号的左声道或右声道。如果三向选择开关位于 “L ”位置，则左声道相位反转；如果位于 “R ”位置，则右声道相位反转。在中间位置 “Off ”时，该功能关闭。这样，在 Phonitor 3 的输出端就会出现正常的立体声信号。

单声道或立体声 - 中间还是侧边？

结合使用单声道/立体声和 L/R 相位反转开关，还可以只监听中间或两侧的信号。当开关设置为 “单声道 ”且 L（或 R）相位反转激活时，只能回放侧边信号。

如果关闭相位反转，则播放与 “M ”信号相对应的单声道信号。对 M 和 S 信号进行单独监听已成为许多混音和母带制作工程师的普遍标准。

一目了然

两个机械式 VU 表可显示左右音频通道的输入电平。

 " VU Cal "开关可将 VU 表上显示的信号降低 -6 dB 或 -12 dB。

 这样，即使在输入电平非常高的情况下，VU 表也能在理想的显示范围内工作。

革命性：Phonitor Matrix

Phonitor Matrix是耳机放大器的革命。

SPL 耳机放大器的独特功能之一是 SPL Phonitor Matrix。它能让混音和母带制作工程师在耳机上制作出理想的混音效果，并将其转换到各类立体声扬声器系统上。

 不过，Phonitor Matrix 不仅是为录音室的专业用途而设计的。它还能让高保真发烧友在耳机上欣赏音乐，就像在扬声器上播放一样。

前置放大器输出或直接输出

通过设备后部的 DIP 开关，可将后部立体声输出的音量控制切换到信号路径之外。

但这还不是全部。还可以将 Phonitor Matrix 输出到设备后面板上的立体声输出端，无论其配置为前置放大器输出（带音量控制）还是直接输出（不带音量控制）。

更强的功率

如果耳机的灵敏度较低，也没有问题。通过设备后部的 DIP 开关 1，耳机输出的电平可提高 12 dB。

听起来不错

对于所有 SPL 设备，我们不仅要按计划开发，还要用耳朵聆听。所有重要元件都采用通孔技术安装在电路板上。这样，我们就能确保使用卓越音质的元件。

120V 技术

120V 技术是我们的参考技术。它的工作直流电压为 120 伏。这是基于集成电路的半导体运算放大器的四倍。

需要更多？

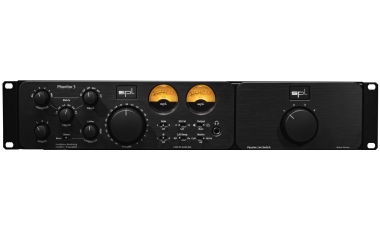

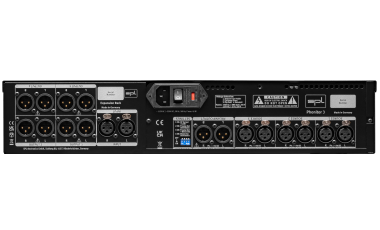

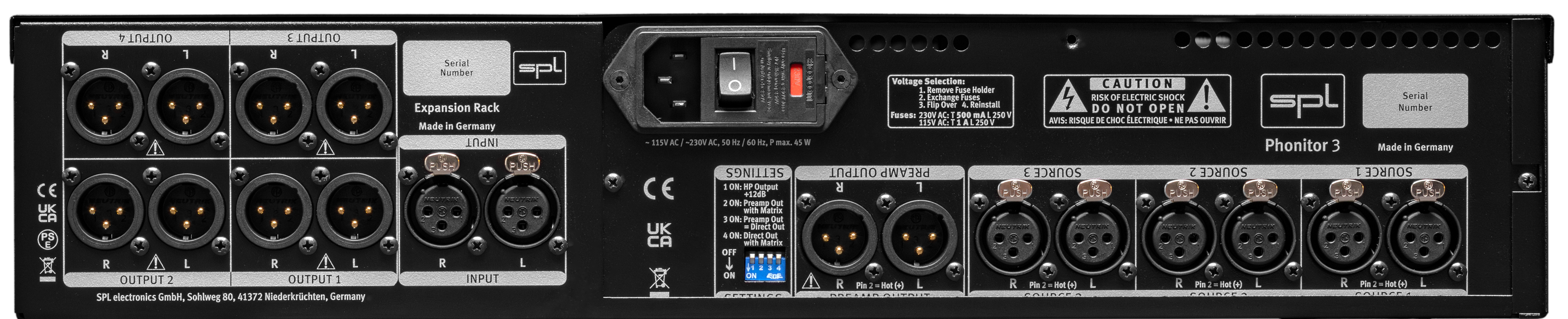

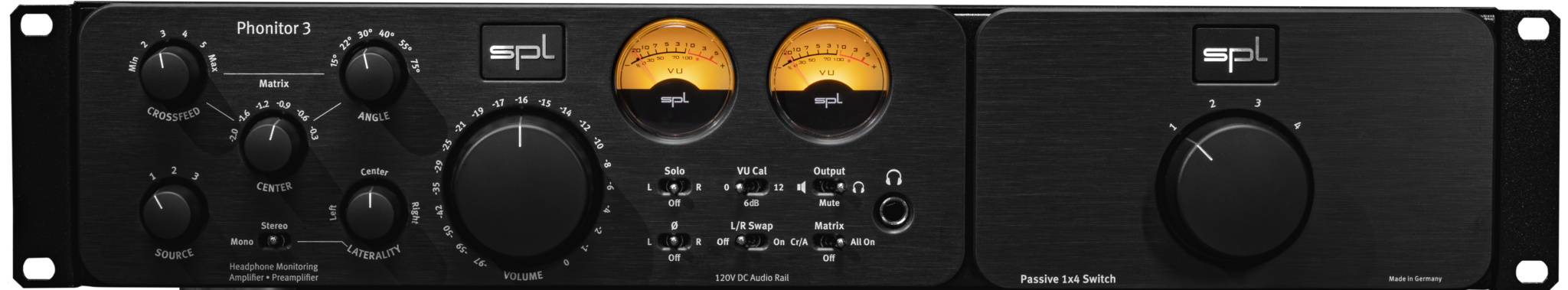

 SPL 扩展机架不仅是 Phonitor 3 的 19 英寸机架外壳，还扩展了连接的可能性。这样，Phonitor 3 就可以成为多达四对立体声扬声器的监听控制器！

家是心之所向

因此，我们在德国下莱茵河畔的 Niederkrüchten 工厂生产所有设备。

模拟输入和输出： XLR（平衡）

最大输入和输出增益：32.5 dBu

输入阻抗（XLR）：20 kΩ

输出阻抗（XLR）：75 Ω

共模抑制比（XLR）：-82 dB

频率范围（0 dBu）：10 Hz - 100 kHz

THD +N（1 kHz，0 dBu）：0.0009 %

噪声（A 加权）：-102 dBu

串音（1 kHz）：-95 dB

动态范围：134.3 分贝

标准耳机输出： 6.35 毫米（1/4 英寸）TRS 插孔

接线：尖端 = 左，环形 = 右，套管 = GND

源阻抗：0.18 Ω

阻尼系数（40 Ω）：180

频率范围（0 dBu）：10 Hz - 100 kHz

串音（1 kHz，0 dBu）：-91 dB

THD + N（1 kHz，0 dBu）：0.0003 %

噪声（A 加权）：-102 dBu

输出功率（1 kHz，1% THD，250 Ω)：2 x 5 W

输出功率（1 kHz，1% THD，32 Ω）：2 x 1 W

动态范围：134.5 分贝

带屏蔽环形变压器的内部线性电源

模拟音频工作电压：+/- 60 V

继电器和 LED 工作电压：+12 V

主电源

主电源电压（可选，见保险丝盒）：230 伏交流/50 赫兹；115 伏交流/60 赫兹

230 伏保险丝：T 0.5 A

115 伏保险丝：T 1 A

耗电量：最大 40 VA

尺寸和重量

宽 x 高 x 深（宽 x 高（包括支脚）x 深：278 x 100 x 300 毫米/11 x 4 x 11.81 英寸

单位重量：4.9 千克/10.8 磅

运输重量（包括包装）：5.6 千克/12.5 磅

参考值： 0 dBu = 0.775V。所有规格如有变更，恕不另行通知。
