模块化蓝牙MIDI扩展板

WIDI Core可嵌入到任何具备MIDI输入/输出功能的现有设备中，实现蓝牙低功耗MIDI功能。
超低功耗设计，支持Apple iOS、macOS、Windows和Android原生兼容。

WIDI Core能够同时扮演中心和外设角色，可与任何现有BLE MIDI外设连接，如：

Roland AX Edge

Korg MicroKey Air

Roli Seaboard

CME Xkey Air

Jamstik+ Guitar

注意：
在CME的WC系列MIDI接口中，必须使用WIDI Core模块，而非WIDI Core N或XN。

智能连接算法

WIDI通过其独特的SCA技术（智能连接算法）将自己与其他蓝牙MIDI技术区分开来。SCA是一组高效的算法，能够在各种环境下优化WIDI的性能。SCA包括：

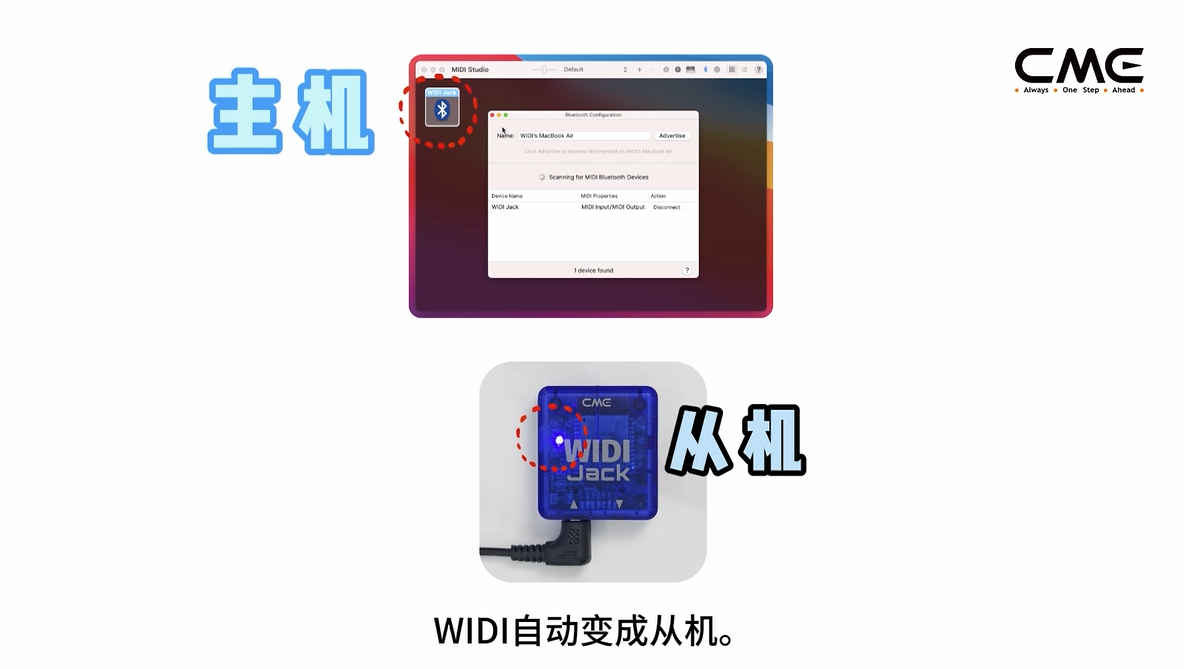

双重角色自动化

自动配对模式

智能集线器功能

延迟降低优化

传输范围优化

通过WIDI，您将先进的无线MIDI技术融入到您的MIDI项目中。

MIDI蓝牙低功耗黑箱概念

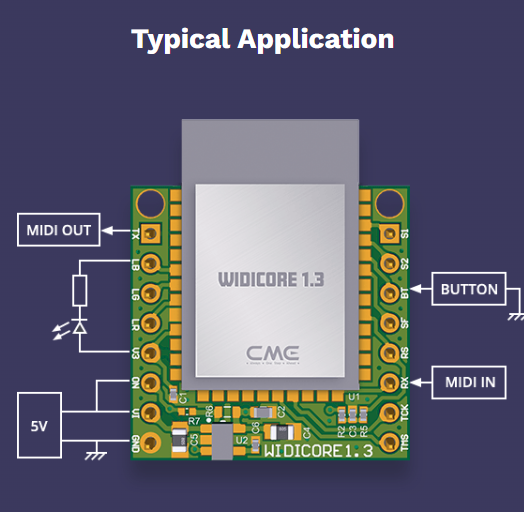

提供所有必要的I/O接口，2.54mm网格间距

完全兼容MIDI，包括长SYSEX和MPE消息

最小BLE连接间隔

标准MIDI波特率和高速模式

接受输入电压范围：2.0V至16V

WIDI Core

板载PCB天线，配备引脚排针

WIDI CoreN

板载PCB天线，无引脚排针

WIDI CoreXN

外部天线连接器，无引脚排针

特点

• 内置CC2642R单芯片蓝牙智能（BLE 4 / 5）系统芯片（SOC）

• TX功率： -21dBm至5dBm

• RX灵敏度： 最高可达-105dBm（LE编码PHY）

• 扩展板尺寸： 23.42mm（宽）x 29.03mm（长）x 4.3mm（高）（含屏蔽）

• 工作电压： 2.0V至16V

• RX电流： 6.9mA

• TX电流（0dBm）： 7.4mA

• TX电流（5dBm）： 9.7mA

• 自动协商最低连接间隔

• 自动协商较快的PHY 1Mb / 2Mb，根据RSSI信号强度

• 自动协商最大支持的MTU

• 支持空中固件更新（OTA固件更新）

• 支持BLE中央和外设角色

• 支持与其他BLE设备的自动连接

• 按需提供完整的MIDI实现

• 支持最多5K字节的MIDI SYSEX消息，在最低BLE连接间隔下传输

• 在较高BLE连接间隔下支持无限大小的MIDI SYSEX消息

• 支持所有MIDI事件（SYSEX、实时、控制器、MPE等）

• 支持MIDI运行状态

最大输入电压

VI引脚最大输入电压： 16V DC

其他引脚最大输入电压： 4.1V DC

静态输入电流

（ON = GND）： 待定

（ON = 未连接）： 待定

LED输出电流

LR、LG、LB引脚最大电流： 8mA
